Подогреватели

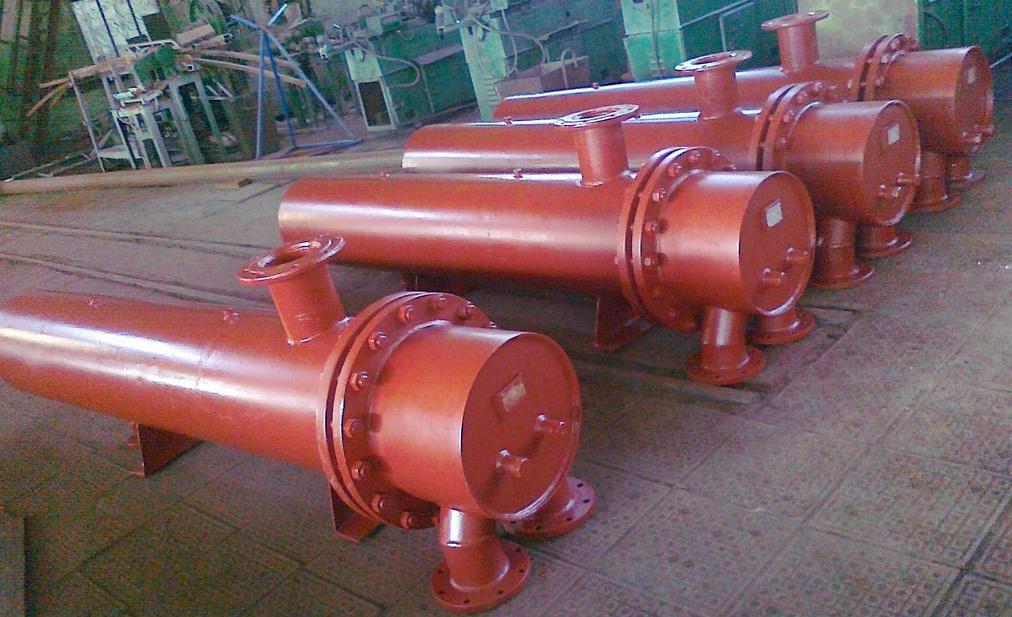

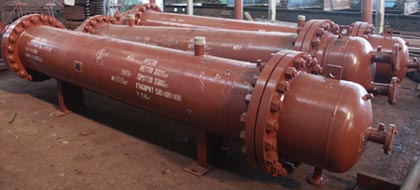

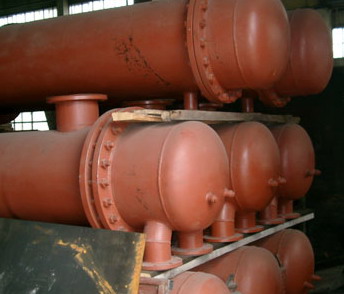

Подогреватели пароводяные типа ПП предназначены для подогрева воды, поступающей на химводоочистку в отопительных,отопительно-производственных и производственных котельных Представляет собой аппарат горизонтального типа, с неподвижными трубными решетками. Состоит из трубной системы, передней и задней крышек, арматуры и КИП.
Основные конструктивные параметры
|
№ типа
|
Обозначение подогревателя
|
Наружный диаметр секции
|
Условное давление МПа (кгс/см2)
|
Длина секции, м
|
Поверхность нагрева одной секции, м2
|
| 1 |
2
|
3
|
4
|
5
|
6
|
| 1 2 3 |
ПВ-57х2х1,0
ПВ-57х3х1,0 ПВ-57х4х1,0 |
57
|
1,0 (10)
|
2,0
3,0 4,0 |
0,37
0,56 0,75 |
| 4 5 6 |
ПВ-76х2х1,0
ПВ-76х3х1,0 ПВ-76х4х1,0 |
76
|
1,0 (10)
|
2,0
3,0 4,0 |
0,65
0,98 1,31 |
| 7 8 9 |
ПВ-89х2х1,0
ПВ-89х3х1,0 ПВ-89х4х1,0 |
89
|
1,0 (10)
|
2,0
3,0 4,0 |
1,11
1,68 2,24 |
| 10 11 12 |
ПВ-114х2х1,0
ПВ-114х3х1,0 ПВ-114х4х1,0 |
114
|
1,0 (10)
|
2,0
3,0 4,0 |
1,76
2,65 3,54 |
| 13 14 15 |
ПВ-168х2х1,0
ПВ-168х3х1,0 ПВ-168х4х1,0 |
168
|
1,0 (10)
|
2,0
3,0 4,0 |
3,40
5,16 6,90 |
| 16 17 18 |
ПВ-219х2х1,0
ПВ-219х3х1,0 ПВ-219х4х1,0 |
219
|
1,0 (10)
|
2,0
3,0 4,0 |
5,89
8,93 12,00 |
| 19 20 21 |
ПВ-273х2х1,0
ПВ-273х3х1,0 ПВ-273х4х1,0 |
273
|
1,0 (10)
|
2,0
3,0 4,0 |
10,00
15,19 20,30 |
| 22 23 24 |
ПВ-325х2х1,0
ПВ-325х3х1,0 ПВ-325х4х1,0 |
325
|
1,0(10)
|
2,0
3,0 4,0 |
13,80
21,00 28,00 |
| 25 26 27 |
ПВ-377х2х1,0
ПВ-377х3х1,0 ПВ-377х4х1,0 |
377
|
1,0(10)
|
2,0
3,0 4,0 |
19,80
29,90 40,10 |
| 28 29 30 |
ПВ-426х2х1,0
ПВ-426х3х1,0 ПВ-426х4х1,0 |
426
|
1,0(10)
|
2,0
3,0 4,0 |
25,80
39,33 52,50 |
| 31 32 33 |
ПВ-530х2х1,0
ПВ-530х3х1,0 ПВ-530х4х1,0 |
530
|
1,0 (10)
|
2,0
3,0 4,0 |
41,00
62,40 83,40 |
Технические характеристики:
|
Наименование изделия
|
Среда
|
Давление, МПа
|
Температура сетевой воды°С, не менее
|
Теплопроиз-водитель-ность, МВт, (Гкал/ч)
|
Площадь нагрева, м2
|
Размеры, мм
|
Масса,кг
|
||||
|
На входе
|
На выходе
|
Наружныйдмаметр
(D) |
Длина
(L) |
Ширина
(B) |
Высота (Н)
|
||||||
| ПП 2-6-2-II** |
Пар/вода*
|
0,7/1,6
|
70
|
150
|
0,67 (0,58)
|
6,3
|
325
|
2550
|
570
|
570
|
465
|
| ПП 2-9-7-II |
70
|
130
|
1,89 (1,63)
|
9,5
|
325
|
3550
|
570
|
710
|
559
|
||
| ПП 2-17-7-II |
70
|
150
|
3,46 (2,98)
|
17,2
|
426
|
3575
|
670
|
1065
|
730
|
||
| ПП 1-21-2-II |
70
|
95
|
2,31 (1,99)
|
21,2
|
530
|
2800
|
800
|
1050
|
1230
|
||
| ПП 2-24-7-II |
70
|
130
|
4,9 (4,22)
|
24,4
|
480
|
3630
|
620
|
860
|
930
|
||
| ПП2-24-7-IV |
70
|
150
|
3,41 (2,94)
|
24,4
|
480
|
3630
|
620
|
860
|
920
|
||
| ПП 1-32-7-II |
70
|
130
|
6,45 (,5,57)
|
32
|
530
|
3800
|
770
|
940
|
1370
|
||
| ПП 1-32-7-IV |
70
|
150
|
4,51 (3,88)
|
32
|
530
|
3800
|
770
|
940
|
1380
|
||
| ППВ-25 |
70
|
150
|
7,61 (6,55)
|
53,9
|
630
|
3915
|
840
|
1026
|
1808
|
||
|
0,02/0,7
|
5
|
43
|
3,97
|
273
|
1345
|
620
|
810
|
275
|
|||
Подогреватели водоводяные многосекционные разъемные типа ПВ
Предназначены для систем отопления и горячего водоснабжения. Подогреватели состоят из n количества секций длиной L=2, 3 и 4 м, диаметром d=57…530 мм.
Подогреватели выпускаются на условное давление 1,0(10) и 1,6(16) МПа (кгс/см2) и температурой нагреваемой и обогреваемой воды не выше 115 оС.
Секция набирается из латунных трубок диаметром 16 мм.
Поверхность теплообмена одной секции (в зависимости от длины) составляет 0,36-82,7 м2.
Общая поверхность нагрева определяется путем умножения количества секций (n) на поверхность нагрева одной секции.
Пример условного обозначения подогревателя, указываемого в договоре: ПВ-57х2х1,0х3; где ПВ-подогреватель; 57-диаметр секции; 2-длина секции; 1,0-условное давление; 3-количество секций.
