Деаэраторы атмосферного давления

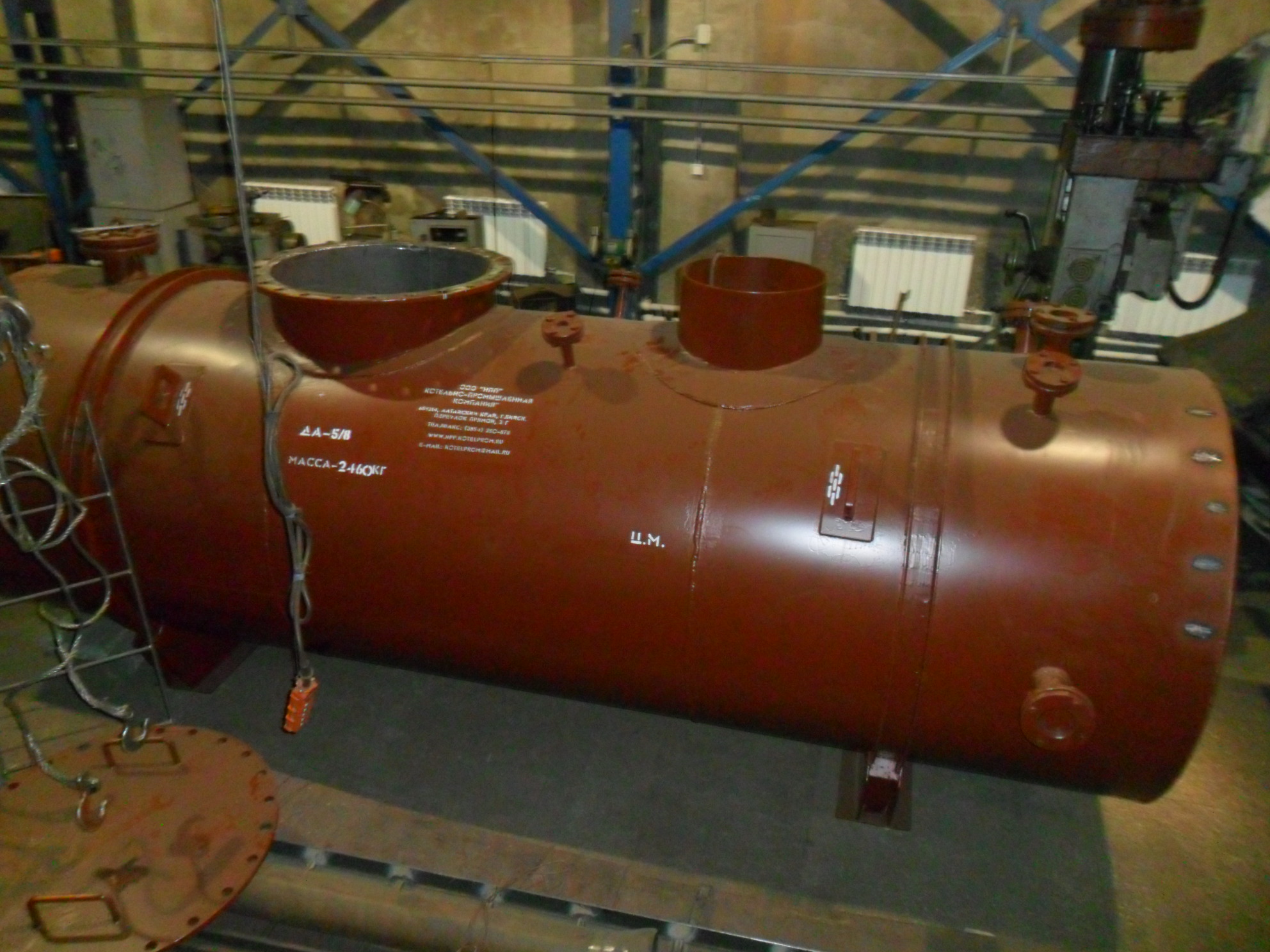

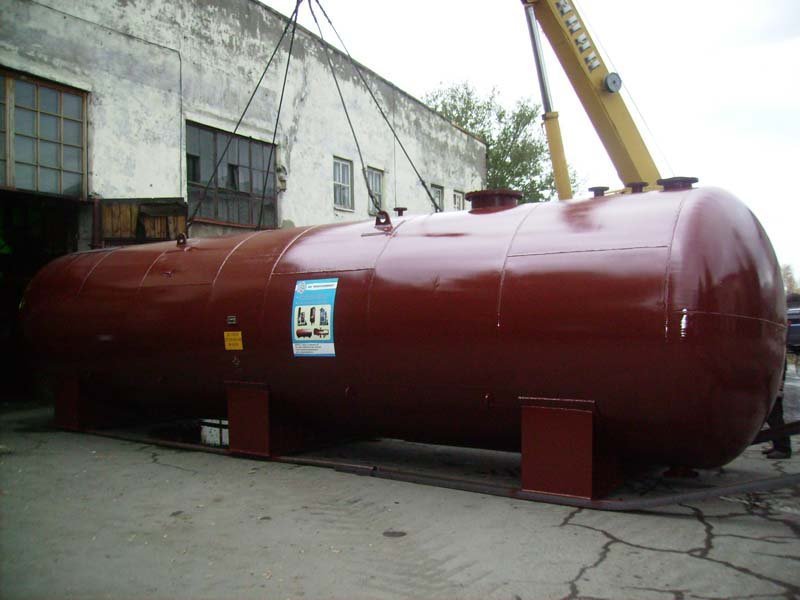

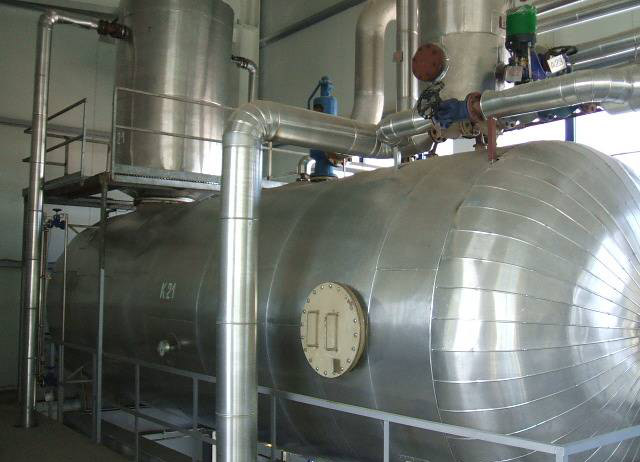

Предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды системы теплоснабжения и горячего водоснабжения при одновременном ее нагреве. Деаэратор состоит из деаэраторного бака, деаэрационной колонки и гидрозатвора. Деаэраторный бак представляет собой горизонтальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры, установленный на опорах, одна из которых неподвижная. На баке установлена деаэрационная колонка. Деаэрационная колонка представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды. Для обеспечения безопасной эксплуатации деаэратора предусмотрено предохранительное устройство-гидрозатвор, защищающий его от опасного превышения давления и уровня воды в баке. В деаэраторах применена двухступенчатая схема дегазации: первая-струйная, вторая-барботажная.
Во всех деаэраторах - обе ступени дегазации размещены в деаэрационной колонке.
Технические характеристики:
| Наименование изделия |
Краткая техническая характеристика
|
|||||
|
Давление, МПа
|
Вместимость полезная, м 3
|
Среда
|
Температура среды, oС
|
Габариты (LxBxH), мм
|
Масса, кг
|
|
| Деаэратор атмосферного Давления ДА-1 |
0,12
|
0,45
|
вода, пар
|
104,2
|
955x950x2205
|
645
|
| Деаэратор атмосферного Давления ДА-3 |
0,12
|
1,0
|
вода, пар
|
104,2
|
1275x1295x2482
|
756
|
| Деаэратор атмосферного Давления ДА-5/2 |
0,12
|
2,0
|
вода, пар
|
104,2
|
2335x1616x3640
|
1365
|
| Деаэратор атмосферного Давления ДА-5/4 |
0,12
|
4,0
|
вода, пар
|
104,2
|
3325x1616x3650
|
1600
|
| Деаэратор атмосферного Давления ДА-5/8 |
0,12
|
8,0
|
вода, пар
|
104,2
|
5230x1420x2400
|
2090
|
| Деаэратор атмосферного Давления ДА-10/4 |
0,12
|
4,0
|
вода, пар
|
104,2
|
3325х1616х3350
|
1630
|
| Деаэратор атмосферного Давления ДА-10/8 |
0,12
|
8,0
|
вода, пар
|
104,2
|
5230x1420x2400
|
2310
|
| Деаэратор атмосферного Давления ДА-15/4 |
0,12
|
4,0
|
вода, пар
|
104,2
|
3325x1616x3770
|
1700
|
| Деаэратор атмосферного Давления ДА-15/8 |
0,12
|
8,0
|
вода, пар
|
104,2
|
6820x1616x3760
|
2189
|
| Деаэратор атмосферного Давления ДА-25/8 |
0,12
|
8,0
|
вода, пар
|
104,2
|
6820x1616x3210
|
2740
|
| Деаэратор атмосферного Давления ДА-50/15 |
0,12
|
15,0
|
вода, пар
|
104,2
|
5805x2230x4135
|
4223
|
| Деаэрац. колонка КДА-5 |
0,12
|
-
|
вода, пар
|
104,2
|
диам 512x2100
|
208,7
|
| Деаэрац. колонка КДА-10 |
0,12
|
-
|
вода, пар
|
104,2
|
диам 512x2100
|
208,56
|
| Деаэрац. колонка КДА-15 |
0,12
|
-
|
вода, пар
|
104,2
|
диам 512x2250
|
270
|
| Деаэрац. колонка КДА-25 |
0,12
|
-
|
вода, пар
|
104,2
|
диам 720x2790
|
333,5
|
| Деаэрац. колонка КДА-50 |
0,12
|
-
|
вода, пар
|
104,2
|
диам 1016x2050
|
574
|
| Деаэрац. колонка КДА-100 |
0,12
|
-
|
вода, пар
|
104,2
|
диам 1016x2050
|
580
|
| Гидрозатвор для ДА 5-25 |
0,12
|
-
|
вода, пар
|
-
|
1460x495x5930
|
183
|
| Гидрозатвор для ДА 50-100 |
0,12
|
-
|
вода, пар
|
-
|
1500x495x5950
|
296,3
|
| Охладитель выпара ОВА-2 |
в трубн. сист. 0,5;
в корп. 0,12 |
-
|
вода, пар
|
в трубн. сист. 40-50;
в корп. 104,2 |
1150x516x580
|
229
|
| Охладитель выпара ОВА-8 |
в трубн. сист. 0,5;
в корп. 0,12 |
-
|
вода, пар
|
в трубн. сист. 40-50;
в корп. 104,2 |
2860x516x580
|
355
|
| Охладитель выпара Вакуумный ОВВ-2 |
в трубн. сист. 0,5;
в корп. 0,01-0,12 |
-
|
вода, пар
|
в трубн. сист. 10-80;
в корп. 40-104,2 |
1100x485x625
|
175
|
Технические характеристики:
| Деаэратор |
ДА 50/25
|
ДА 100/25
|
ДА 100/50
|
ДА 200/50
|
| Производительность номинальная, т/ч |
50
|
100
|
100
|
200
|
| Давление рабочее избыточное, МПа |
0,12
|
0,02
|
0,12
|
0,02
|
| Температура деаэрированной воды,°C |
104,2
|
104,2
|
104,2
|
104,2
|
| Габариты (LxBxH), мм |
8100х2500х4450
|
8100х2500х4650
|
11600х2820х4700
|
26000х3100х4700
|
| Масса, кг |
6500
|
6700
|
10750
|
14700
|
