Горелки
Горелки ГМГ
Горелка газомазутная ГМГ-1,5; ГМГ-2; ГМГ-4; ГМГ-5,5/7; предназначены для раздельного сжигания природного газа или жидкого топлива в паровых котлах типа ДКВр паропроизводительностью от 2,5 до 20 т/ч.
| Наименование показателя | Значение, [диапазон] | |||
| ГМГ-1,5 | Г МГ-2 | ГМГ-4 | ГМГ-5,5/7 | |
| Номин. тепловая мощность, МВт [Гкал/ч] | 1,74[1,5] | 2,33[2,0] | 4,65[4,0] | 5,82[5,0] |
| Коэф. рабочего регулированияпо тепловой мощности |
5
|
|||
| Номинальное давление газа перед горелкой, кПа [кгс/м]² | 5[500] | 3,6[360] |
3,8[380]
|
|
| Номинальное давление мазута перед горелкой. МПа [кгс/см]² | 1,6[16] |
2[20]
|
||
| Номинальный расход газа, м/ч³ | 180 | 235 | 470 | 590 |
| Номинальный расход мазута, кг/ч | 160 | 210 | 420 | 520 |
| Габаритные размеры, мм -L -B-H | 1015520465 | 1260600630 | 1425600720 | |
| Масса, кг | 90 | 140 | 150 | |
| Применяемость к котлам | ДКВр-2,5 | ДКВр-4 | ДКВр-6,5 | ДКВр-10, ДКВр-20 |

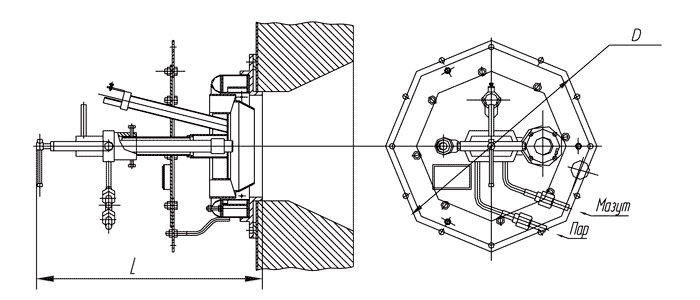

Горелки ГМ и ГМП
Горелки газомазутные ГМ-2,5; ГМ-4,5; ГМ-7; ГМ-10; ГМП-16 предназначены для раздельного сжигания природного газа или жидкого топлива в паровых котлах типа Е[ДЕ] паропроизводительностью от 4 до 25 т/ч и водогрейных котлах типа ДЕВ теплопроизводительностью от 2,9 МВт [2,5 Гкал/ч] до 17,4 МВт [15,0 Гкал/ч].
Техническая характеристика (горелка ГМ и ГМП)
| Наименование показателя | Значение, [диапазон] | ||||
| ГМ-2,5 | Г М-4,5 | ГМ-7 | ГМ-10 | ГМП-16 | |
| Номин. тепловая мощность, МВт [Гкал/ч] | 2,9[2,5] | 5,22[4,5] | 8,14[7,02] | 11,63[10,02] | 18,6[16,03] |
| Коэф. рабочего регулированияпо тепловой мощности | 5 | ||||
| Номинальное давление газа перед горелкой, кПа [кгс/м]² | 25+6[2500+600] | ||||
| Номинальное давление мазута перед горелкой. МПа [кгс/см]² | 1,8+0,4[18+4] | ||||
| Номинальный расход газа, м/ч³ | 294 | 520 | 824 | 1170 | 1880 |
| Номинальный расход мазута, кг/ч | 259 | 466 | 726 | 1040 | 1660 |
| Габаритные размеры, мм -L -D | 720685 | 730770 | 800885 | 805885 | 810885 |
| Масса, кг | 95 | 120 | 145 | ||
| Применяемость к котлам | ДЕ-4ГМО ДЕВ-4ГМО |
ДЕ-6.5ГМО ДЕВ-6.5ГМО |
ДЕ-10ГМО ДЕВ-10ГМО |
ДЕ-16ГМО ДЕВ-16ГМО |
ДЕ-25ГМО ДЕВ-25ГМО |
