Котлы КВ-ГМ
Котлы серии КВ-ГМ - котел водогрейный газомазутный.
Котлы данной марки предназначены для отопления и горячего водоснабжения производственных, общественных и жилых зданий. Работают на газе или жидком (дизельном) топливе. В зависимости от вида топлива котлы комплектуются горелками газовыми, жидкотопливными или комбинированными.
Водогрейные котлы серии “КВГМ” предназначены для получения горячей воды давлением 0,6 (6,0) МПа (кгс/см2) и номинальной температурой 95 -115 °С.

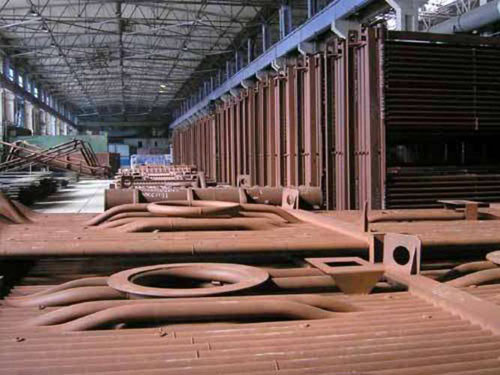

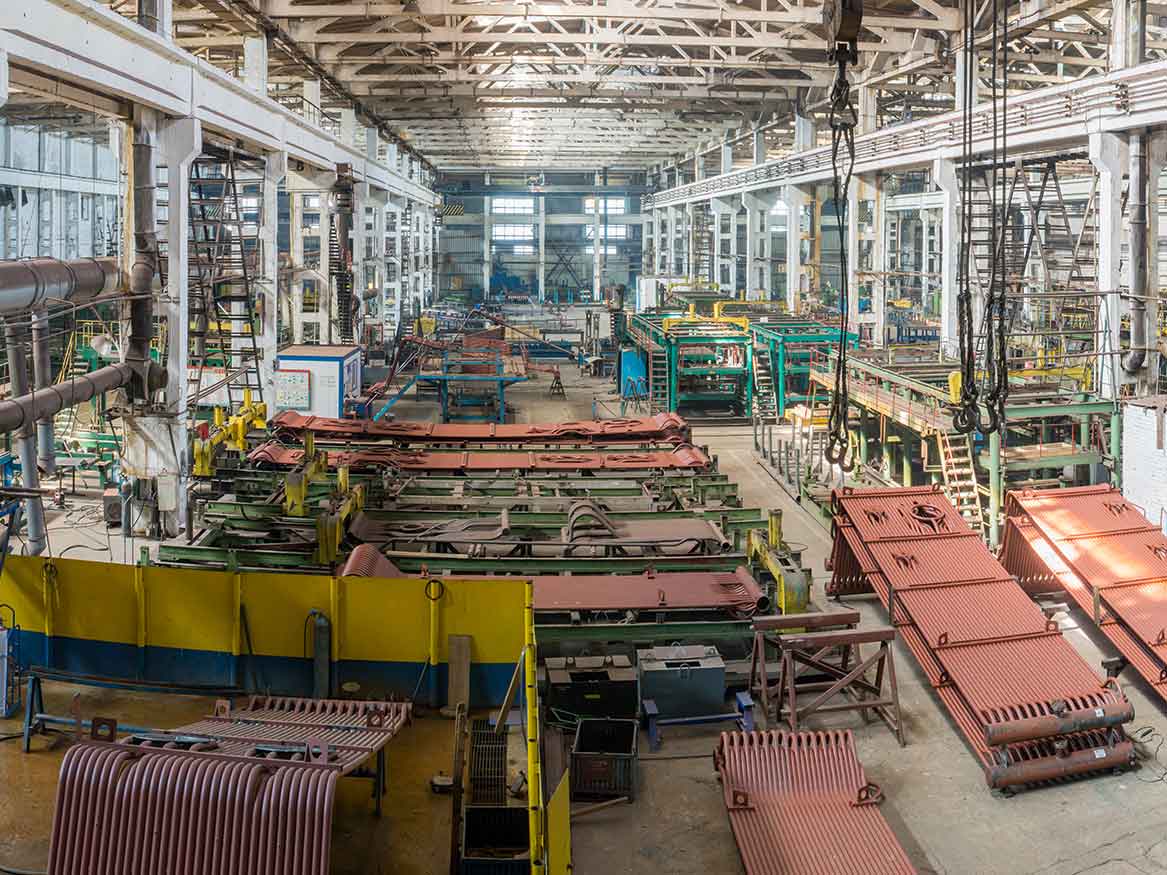

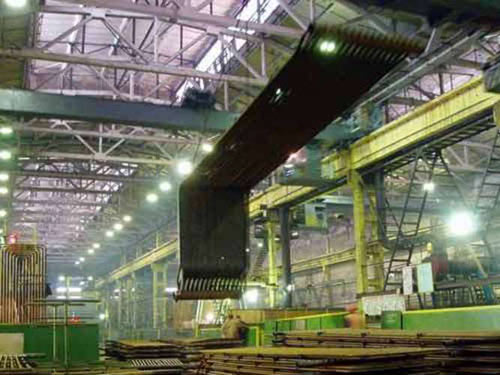

Тип котлов- водотрубный, горизонтальный с принудительной циркуляцией.
Котлы серии КВГМ (КВ-ГМ) имеют, в частности, следующие модификации: КВГМ-10, КВГМ-20, КВГМ-30, КВГМ-50, КВГМ-100, КВГМ-180. Как видим, эти модификации повторяют серию ПТВМ.
Технические характеристики котлов водогрейных газомазутных КВ-ГМ 1,25-4,4
| Марка котла |
КВ-ГМ 1,25-115
|
КВ-ГМ 2,5-115
|
КВ-ГМ 3,5-115
|
КВ-ГМ 4,4-115
|
| Номинальная теплопроизводительность, МВт (Гкал/час) |
1,25(1,07)
|
2,5(2,15)
|
3,5(3,0)
|
4,4(3,79)
|
| Отапливаемая площадь, м2 |
10800
|
21500
|
30000
|
37900
|
| Вид топлива |
Природный газ ГОСТ 5542-87
Аварийный мазут М100 ГОСТ 10585-75 |
|||
| Габариты котла в сборе, мм | ||||
| - длина |
3978
|
4550
|
5510
|
5370
|
| - ширина |
2230
|
2610
|
2625
|
2911
|
| - высота |
1872
|
1818
|
2470
|
2350
|
| Масса котла, кг |
3300
|
6200
|
6500
|
7500
|
| Тип горелки, количество |
РГМГ1
|
ГМ-2,51
|
ГМ-4,51
|
ГМ-4,51
|
| Марка дымососа, количество |
Д-3,5М1
|
Д-5Ж1
|
Д-5Ж1
|
Д-6,31
|
| Марка вентилятора |
ВЦ-14-46-2,51
|
ВЦ-14-46-2,51
|
ВЦ-14-46-41
|
ВЦ-14-46-41
|
| Тип автоматики |
АВК-01 БУК-МП-011
|
|||
| Механизм электрический однооборотный |
МЭО3
|
|||
| Блок клапанов (комплект) |
С3Н-4-30(фланцевый с фильтром)
|
|||
Технические характеристики котлов водогрейных газомазутных КВ-ГМ 4,65-7,56
| Марка котла |
КВ-ГМ-4,65-150
|
КВ-ГМ-4,65-115
|
КВ-ГМ-7,56-150
|
| Теплопроизводительность номинальная, МВт |
4,65
|
4,65
|
7,56
|
| Вид топлива: |
газ ГОСТ 5542-87/мазут
|
газ
|
газ ГОСТ 5542-87/мазут
|
| Рабочее давление воды, МПа |
1-1,56
|
1-1,56
|
1-1,56
|
| Температура воды на входе, °C |
70
|
70
|
70
|
| Температура воды на выходе, °C |
150
|
115
|
150
|
| Гидравлическое сопротивление, МПа |
0,12
|
||
| Диапазон регулирования теплопроизводительности по отношению к номинальной, % |
20-100
|
||
| Масса котла без горелки, кг |
25000
|
25000
|
26260
|
| Габаритные размеры: | |||
| - длина, мм |
5200
|
5200
|
6500
|
| - ширина, мм |
3000
|
3000
|
3000
|
| - высота, мм |
3900
|
3900
|
5000
|
| Расход воды, т/ч |
49,5
|
88,7
|
80
|
| Расход топлива, м3/ч, газ/мазут |
530/500
|
530
|
850/800
|
| Средняя наработка на отказ, час, не менее |
5000
|
||
| Средний срок службы до списания, лет, не менее |
20
|
||
| КПД котла, % не менее, газ/мазут |
90,5/86,3
|
90,67
|
88,3/87,0
|
| Удельный выброс оксидов азота, мг/м3, не более, газ/мазут |
230/340
|
н.д.
|
|
| Удельный выброс оксида углерода, мг/м3, не более, газ/мазут |
15/20
|
н.д.
|
|
| Эквивалентный уровень шума в зоне обслуживания, ДБа, не более |
80
|
||
| Температура наружной (изолированной) поверхности нагрева котла, °С |
45
|
||
| Температура уходящих газов, °С, не более, газ/мазут |
150/245
|
154,4
|
153/245
|
| Суммарное аэродинамическое сопротивление, кг/м2, газ/мазут |
22,1/25,8
|
14,9
|
22,9/31,4
|
Технические характеристики котлов водогрейных газомазутных КВ-ГМ 10-100
| Марка котла |
КВ-ГМ-10-150
|
КВ-ГМ-20-150
|
КВ-ГМ-30-150
|
КВ-ГМ-50-150
|
КВ-ГМ-100-150
|
|
| Теплопроизводительность, Гкал/ч / (МВт) |
10 / (11,63)
|
20 / (23,26)
|
30 / (35)
|
50 / (58)
|
100 / (116)
|
|
| Расчетное давление, кгс/см2 изб. |
25
|
25
|
25
|
-
|
-
|
|
| Рабочее давление, кгс/см2, не менее |
10,3
|
10,3
|
10,3
|
-
|
-
|
|
| Температура воды, °С |
|
|||||
| - на входе, не менее |
70
|
70
|
70
|
70
|
70
|
|
| - на выходе, не менее |
150
|
150
|
150
|
150
|
150
|
|
| Расход воды через котел, т/ч / в пиковом |
123,5
|
247
|
370
|
618 / 1230
|
1235 / 2460
|
|
| Гидравлическое сопротивление котла,кгс/см2, не более |
2,5
|
2,5
|
2,5
|
|
||
| Габаритные размеры, мм |
|
|||||
| - высшая отметка |
7300
|
7300
|
7300
|
13400
|
13400
|
|
| - ширина |
3200
|
3200
|
3200
|
5700
|
5700
|
|
| - глубина |
6500
|
9700
|
11 800
|
5900
|
9558
|
|
| Масса металла котла, т |
18,4
|
26,2
|
32,4 - 35
|
82
|
142,4
|
|
| Горелка - марка, количество |
РГМГ-10 1шт
|
РГМГ-20 1шт
|
РГМГ-30 1шт
|
РГМГ-20 2шт
|
РГМГ-30 3шт
|
|
