Котел КВ-ТС
Водогрейные угольные котлы КВ-ТС предназначены для получения горячей воды с температурой 150°С, используемой в системах отопления, вентиляции и горячего водоснабжения промышленного и бытового назначения, а также для технологических целей. Котлы предназначены для сжигания твердого топлива в слое. В зависимости от вида топлива и его характеристики котлы предусматривают работу как с подогревом воздуха (с воздухоподогревателем), так и без подогрева. При этом необходимо руководствоваться следующим:
- для влажных бурых углей (Wp=25-40%) воздухоподогреватель обязателен;
- для малозольных углей с приведенной зольностью Аn=1,5-2% кг/тыс. ккал. и высокой калорийностью (Q= 6000 ккал/кг) применение подогрева воздуха не допустимо из-за возможного пережога колосников;
- на всех остальных углях котлы могут работать как с подогревом воздуха, так и без него.
Не допускается работа котлов КВ-ТС на высокозольных высоковлажных бурых углях и отходах углеобогащения с теплотворной способностью Qн<2800 ккал/кг, а также на сланцах, торфе и пр. с содержанием серы > 0,2х10-3% кг/ккал.

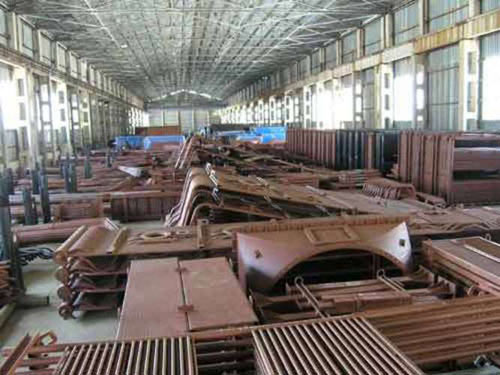

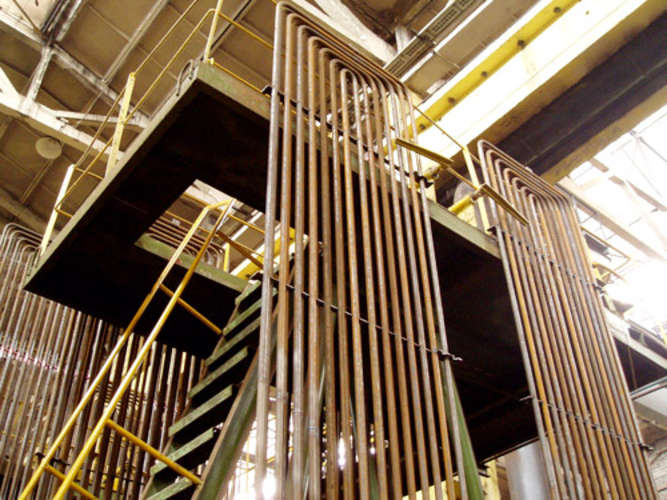

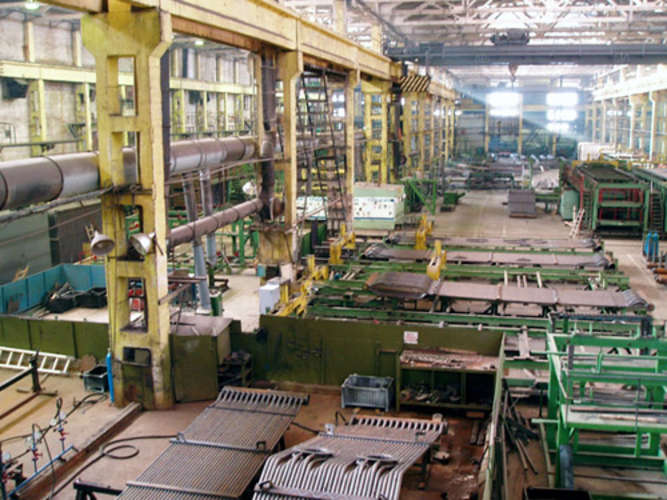

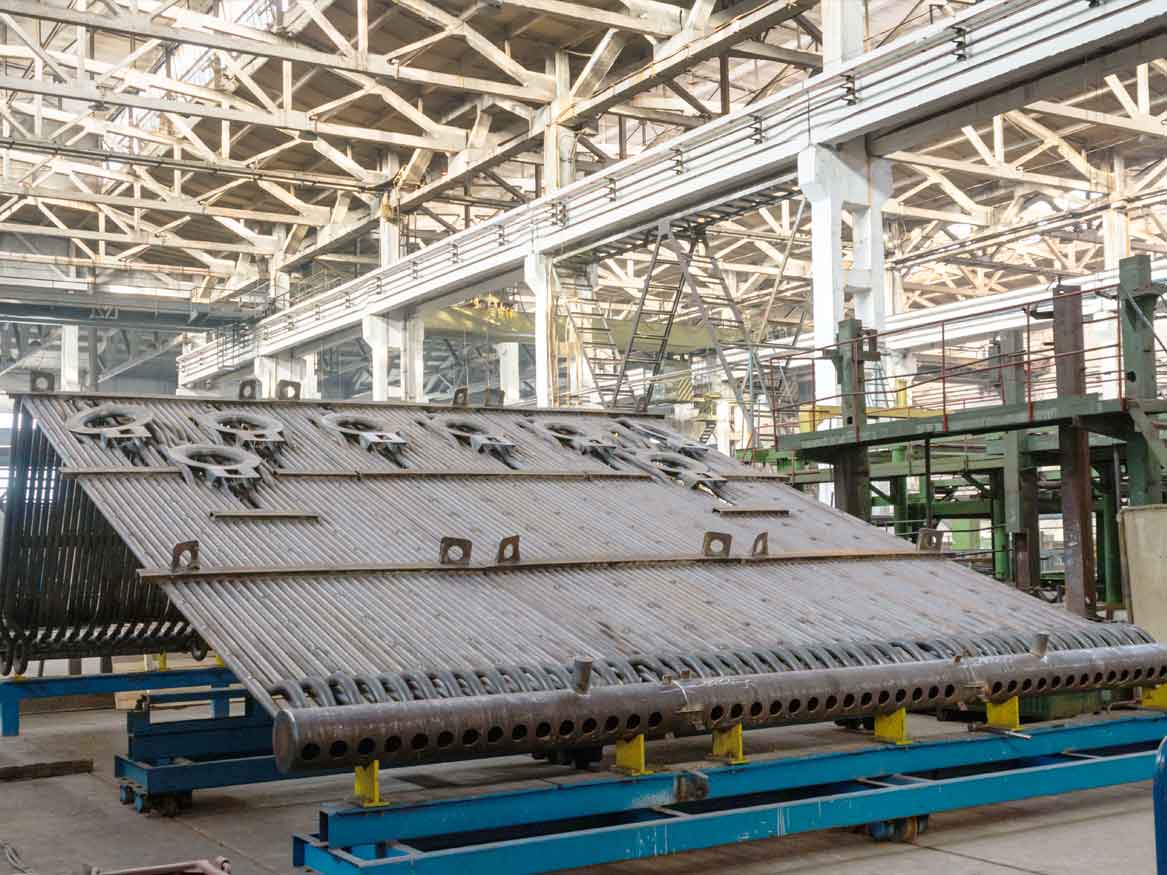

Котлы теплопроизводительностью 12, 23, 35 МВт (10, 20, 30 Гкал/час) имеют единый профиль и отличаются лишь глубинами топочной камеры и конвективной шахты. Топочная камера, имеющая горизонтальную компоновку, экранирована трубами O60х3 с шагом 64 мм., входящими в коллекторы O219х10 мм. Конфигурация камеры в поперечном разрезе имеет профиль железнодорожного габарита. Конвективная поверхность нагрева расположена в вертикальной, полностью экранированной шахте, набирается из U-образных ширм из труб O28х3 с шагом S1=64мм и S=40 мм.
Котлы КВ-ТС оборудуются механическими топками с пневмомеханическими забрасывателями и решетками обратного хода ТЧЗМ.
Несущий каркас у котлов отсутствует. Блоки котла - топочный и конвективный - имеют опоры, приваренные к нижним коллекторам. Воздухоподогреватель устанавливается на опорную раму.
Котлы выполняются в облегченной обмуровке, которая крепится к экранным трубам и стоякам конвективной шахты. Общая толщина обмуровки приблизительно 110 мм.
Топливо
Расчетным топливом для котлов типа КВ-ТС принят каменный уголь теплотворной способностью 22 500 кДж/кг (5380 ккал/кг)
При работе котла на бурых углях с влажностью 25—40% необходимо применение подогрева воздуха. Применение подогрева воздуха при работе котлов на каменных углях теплотворной способностью 25 100 кДж/кг (6000 ккал/кг) с приведенной зольностью 1,5-2% кг/тыс. ккал не рекомендуется из-за возможного пережога колосников.
Противопоказана работа котла на высокозольных и высоковлажных бурых углях и отходах углеобогащения с теплотворной способностью меньше 11 700 кДж/кг (2800 ккал/кг), а также на сланцах, торфе и прочем топливе с содержанием серы более чем 0,2- 10" 3% кг/ккал.
Технические характеристики котлов КВ-ТС
| Технические характеристики |
КВ ТС-10
(КВ-Р-11,63-150) |
КВ ТС-20
(КВ-Р-23,26-150) |
КВ ТС-30
(КВ-Р-35-150) |
| Теплопроизводительность номинальная, МВт |
11,63
|
23,26
|
35
|
| Вид топлива: |
уголь
|
||
| Рабочее давление воды, Мпа |
1,0-1,35
|
||
| Температура воды на входе, °С |
70
|
||
| Температура воды на выходе, °С |
150
|
||
| Гидравлическое сопротивление, МПа, не более |
0,25
|
-
|
-
|
| Диапазон регулирования, % |
30-100
|
||
| Масса котла расчетная, кг (с воздухоподогревателем, кг) |
35300(34550)
|
43235(46190)
|
77230(95500)
|
| Масса металла котла, кг (с воздухоподогревателем) |
16000(19500)
|
23000(30000)
|
49000(66000)
|
| Расход воды, т/ч |
123,5
|
247
|
370
|
| Расход топлива, кг/ч, каменный/бурый уголь (с воздухоподогревателем, кг/ч, каменный/бурый/уголь) |
2160/ - (2100/3140)
|
4320/ - (4230/6290)
|
6480/ - (6370/9550)
|
| Средняя наработка на отказ, не менее |
5000
|
||
| Средний срок службы до списания, лет, не менее |
15 лет или 75 000 часов
|
||
| КПД котла, %, каменный/бурый уголь (с воздухоподогревателем, каменный/бурый уголь) |
83,2/82,7 (83,2/82,7)
|
83,1/82,1 (83,0/81,5)
|
83,21/ - ( - /84,5)
|
| Удельный выброс оксидов азота, г/м3, не более, каменный/бурый уголь (с воздухоподогревателем) |
0,4/0,5 (0,4/0,5)
|
0,4/0,5 (0,4/0,5)
|
0,4/0,5 (0,4/0,5)
|
| Удельный выброс твердых продуктов сгорания до золоуловителя, г/м3, не более |
4,5
|
||
| Эквивалентный уровень шума в зоне обслуживания, ДБа, не более |
80
|
||
| Температура наружной (изолированной) поверхности нагрева котла, °С |
55
|
||
| Температура уходящих газов, °С, каменный/бурый уголь (с воздухоподогревателем) |
220/ - (186/205)
|
230/ - (199/218)
|
235/ - (208/235)
|
| Суммарное аэродинамическое сопротивление, кг/м3, каменный/бурый уголь (с воздухоподогревателем) |
67,0/ - (79,5/100)
|
87,0/ - (84,3/106,5)
|
96/ - (95,5/127)
|
