Котлы КЕ

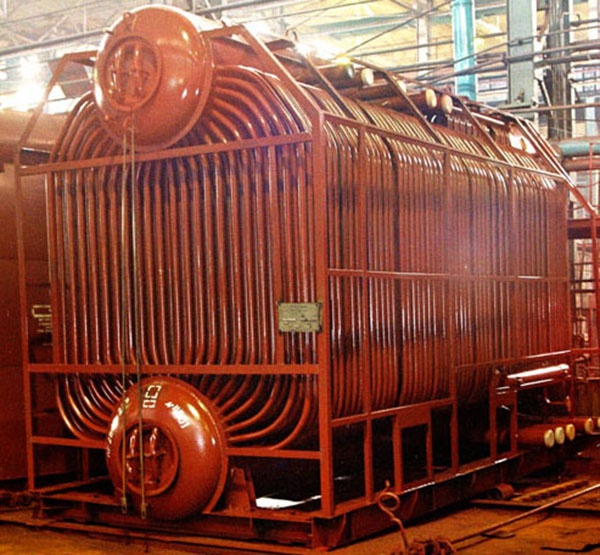

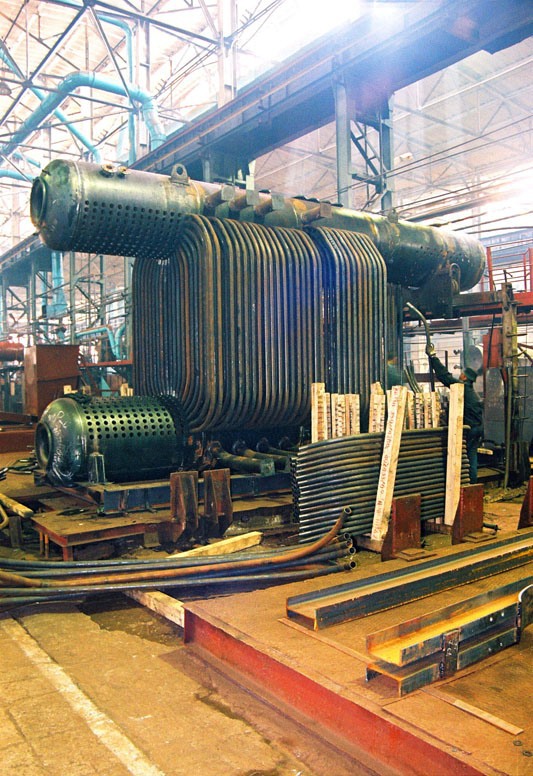

Котлы КЕ - твердотопливные котлы, предназначенные для выработки насыщенного или перегретого пара посредством сжигания каменного и бурого углей для технологических нужд промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения. Изготавливается как с обшивкой и изоляцией, так и без них (по согласованию).Котельная установка на базе котла типа КЕ состоит из блока котла, топочного устройства, экономайзера, арматуры, гарнитуры, устройства для подвода воздуха в топку, устройства для удаления отходящих газов.
Топочная камера образована боковыми экранами, фронтовой и задней стенками. Топочная камера котлов паропроизводительностью от 2.5 до 10 т/ч разделена кирпичной стенкой на топку и камеру догорания, которая позволяет повысить КПД котла снижением механического недожога.
В котлах применена схема одноступенчатого испарения (зеркало испарения в верхнем барабане котла). Вода циркулирует следующим образом: питательная подогретая вода подается в верхний барабан под уровень воды по персрорированной трубе. В нижний барабан вода поступает по задним обогреваемым трубам кипятильного пучка. Передняя часть пучка (от фронта котла) является подъемной. Из нижнего барабана вода по перепускным трубам поступает в камеры левого и правого экранов. Питание экранов осуществляется также из верхнего барабана по опускным стоякам, расположенным на фронте котла. По экранным трубам происходит естественный подъем пароводяной смеси в верхний барабан.
Каждый котел типа КЕ паропроизводительностью от 2,5 до 10 т/ч оснащен контрольно-измерительными приборами и арматурой, оборудованы двумя предохранительными клапанами.
На верхнем барабане устанавливается следующая арматура: главная паровая задвижка (у котлов без пароперегревателя), клапана для отбора проб пара, а также отбора пара на собственные нужды, манометр. На колене для спуска воды и на линиях периодической продувки из всех нижних камер экранов установлены запорные клапана. На питательных трубопроводах перед экономайзером устанавливаются обратные клапаны и запорные вентили; перед обратным клапаном установлен регулирующий клапан питания, который соединяется с исполнительным механизмом автоматики котла.
Котел КЕ оснащен лестницами и площадками для удобства обслуживания, системой возврата-уноса несгоревших остатков топлива.
Технические характеристики паровых котлов КЕ
|
Обозначение котла
|
Вид топлива
|
Паро-произв., т/ч
|
Давление пара, МПа (кгс/см2)
|
Температура пара, оС
|
КПД, %
|
Габаритные размеры собственно котла, мм
|
Число блоков, шт
|
Масса котла
|
||
|
длина
|
ширина
|
высота
|
||||||||
| КЕ-2,5-14С (С-О) |
уголь
|
2,5
|
1,4 (14)
|
194
|
80,5
|
5660
|
4640
|
5050
|
1
|
8150 (12546)**
|
| КЕ-4-14С (С-О) |
уголь
|
4,0
|
1,4 (14)
|
194
|
80,5
|
6900
|
4640
|
5190
|
1
|
9870 (14510)
|
| КЕ-6,5-14С (С-О) |
уголь
|
6,5
|
1,4 (14)
|
194
|
80,5
|
7940
|
4640
|
5190
|
1
|
12345 (15752)
|
| КЕ-6,5-24С (С-О) |
уголь
|
6,5
|
2,4 (24)
|
220
|
80,5
|
7940
|
4640
|
5190
|
1
|
14685 (18110)
|
| КЕ-6,5-14-225С |
уголь
|
6,5
|
1,4 (14)
|
225
|
80,5
|
7940
|
4780
|
5190
|
1
|
13320
|
| КЕ-10-14С (С-О) |
уголь
|
10
|
1,4 (14)
|
194
|
82,5
|
8710
|
5235
|
5280
|
1
|
14670 (18853)
|
| КЕ-10-24С (С-О) |
уголь
|
10
|
2,4 (24)
|
220
|
82,5
|
8710
|
5235
|
5280
|
1
|
17410 (21628)
|
| КЕ-10-14-225С-О |
уголь
|
10
|
1,4 (14)
|
225
|
82,5
|
8710
|
4780
|
5335
|
1
|
19518
|
| КЕ-10-24-250С-О |
уголь
|
10
|
2,4 (24)
|
250
|
82,5
|
8710
|
4780
|
5335
|
1
|
22205
|
| КЕ-25-14С |
уголь
|
25
|
1,4 (14)
|
194
|
87,9
|
12640
|
5628
|
7660
|
3
|
36115
|
| КЕ-25-14-225С |
уголь
|
25
|
1,4 (14)
|
225
|
87,9
|
12640
|
5628
|
7660
|
3
|
35954
|
| КЕ-25-24С |
уголь
|
25
|
2,4 (24)
|
220
|
87,9
|
12640
|
5628
|
7660
|
3
|
39743
|
| КЕ-25-24-250С |
уголь
|
25
|
2,4 (24)
|
250
|
87,9
|
12640
|
5628
|
7660
|
3
|
39546
|
| КЕ-25-24-350С |
уголь
|
25
|
2,4 (24)
|
350
|
87,9
|
12640
|
5628
|
7660
|
3
|
39539
|
|
Котлы многотопливные с предтопками скоростного горения
|
||||||||||
| КЕ-2,5-14-О |
Древесные отходы
|
2,5
|
1,4(14)
|
194
|
77,0
|
6890
|
3890
|
5055
|
1
|
9149
|
| КЕ-4-14-О |
Древесные отходы
|
4,0
|
1,4(14)
|
194
|
78,0
|
7445
|
3890
|
5055
|
1
|
10752
|
| КЕ-6,5-14-225 ТБО |
Твердые бытовые отходы
|
6,5
|
1,4(14)
|
225
|
72,5
|
11050
|
4000 (по осям колонн)
|
18340 (до оси бара- бана)
|
1
|
112216*** ___________ 113750
|
| КЕ-6,5-14МТ-О |
Древесные отходы, газ, мазут
|
6,5
|
1,4(14)
|
194
|
82,3
|
10700
|
5050
|
7490
|
2
|
24029
|
| КЕ-10-14МТ-О |
Древесные отходы, газ, мазут
|
10
|
1,4(14)
|
194<
|
82,6
|
12590
|
5620
|
7490
|
2
|
32500
|
| КЕ-25-14МТД-ГМ |
Древесные отходы, газ, мазут
|
25
|
1,4(14)
|
194
|
82,8
|
12690
|
8120
|
7600
|
3
|
42384
|
| КЕ-25-14-225МТД-ГМ |
Древесные отходы, газ, мазут
|
25
|
1,4(14)
|
225
|
82,4
|
12690
|
8120
|
7600
|
3
|
43100
|
| КЕ-25-24МТД-ГМ |
Древесные отходы, газ, мазут
|
25
|
2,4(24)
|
220
|
82,5
|
12690
|
8120
|
7600
|
3
|
46014
|
| КЕ-25-24-250МТД-ГМ |
Древесные отходы, газ, мазут
|
25
|
2,4(24)
|
250
|
82,2
|
12690
|
8120
|
7600
|
3
|
46429
|
* Котлы КЕ производительностью 2,5; 4,0; 6,5; 10 поставляются блоками и в обмуровке и обшивке.
** В скобках, указана масса котла в обмуровке и обшивке.
*** В числителе приведена масса котла без топки, а знаменателе — масса топки
Средняя наработка на отказ - 3000 ч.
Средний ресурс между капитальными ремонтами - 3 лет
Средний срок службы до списания - 20 лет.
