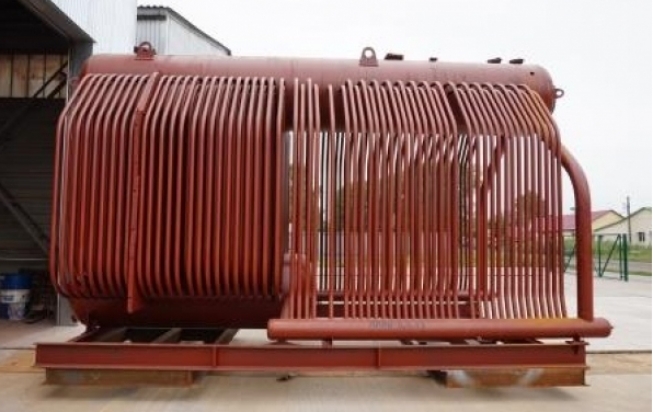

Котлы ДКВр
Котлы паровые серии ДКВр - это двухбарабанные, вертикально-водотрубные котлы с естественной циркуляцией предназначены для выработки насыщенного или перегретого пара, идущего на технологические нужды промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения. Естественная циркуляция образуется в замкнутом контуре за счёт разности плотностей смеси в опускных и подъёмных трубах. Котлы данной серии имеют возможность перевода в водогрейный режим.
Котлы типа ДКВр- это котлы с центральным расположением барабанов мощностью от 2,5 до 20 тонн пара/в час (т/ч), давлением 1,3 МПа и температурой перегретого пара 194 и 250 °C. Технические характеристики котла можно разогнать до 3,9 МПа и температурой до 440 °C. Работает практически на любом топливе. Котел может оснащаться пароперегревателем.
Преимущества:
- Надежная гидравлическая и аэродинамическая схема работы котла обеспечивает высокий КПД – до 91%.
- низкий уровень затрат на эксплуатацию и обслуживание.

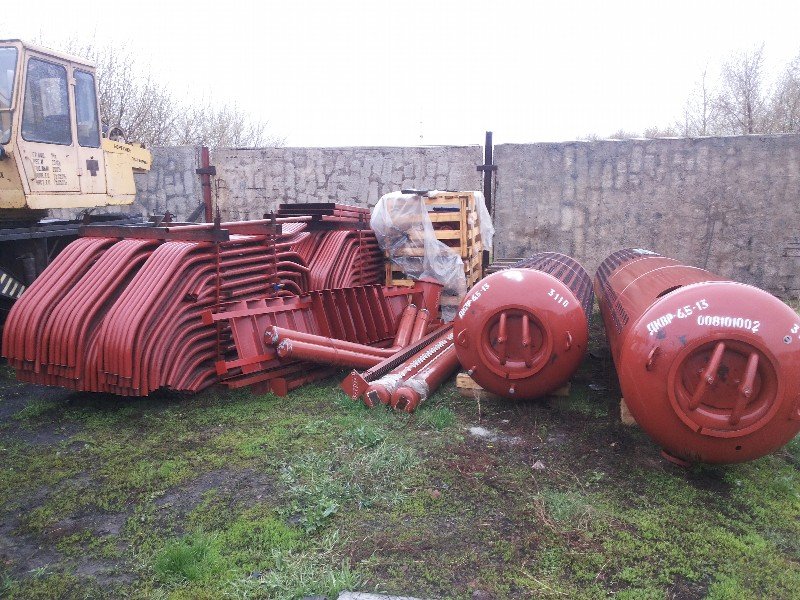

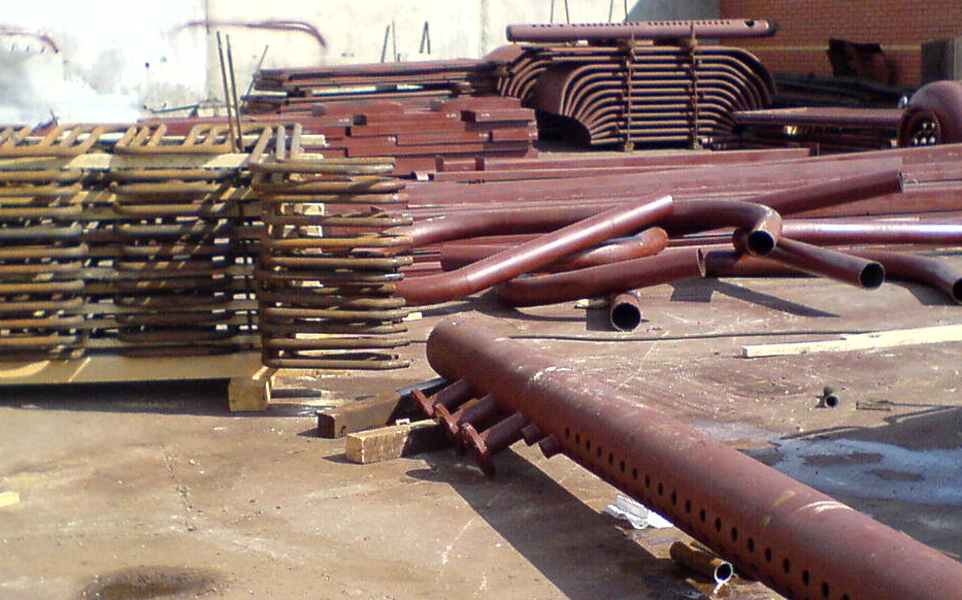

- котел ДКВР имеет сборную конструкцию, что позволяет монтировать его в котельной, не разрушая стен, и быстро подключить к уже существующим системам.
- возможен перевод котла с одного вида топлива на другой.
- широкий диапазон регулирования производительности (от 40 до 150% от номинала) позволяет использовать котел с максимальной эффективностью и значительно экономить затраты на теплоэнергоснабжение.
- Возможность перевода котла в водогрейный режим.
- Конструкция котла позволяет использовать под заказ различные варианты комплектации КИПиА, в том числе автоматизированными горелками Weishaupt
Расшифровка типоразмера котла. ДКВр 10-13—250С:
10-мощность-10 тонн пара/в час.
13-давление-1,3 МПа.
250-температура перегретого пара-250 °C
С-вид топлива: С-уголь, ГМ- жидкое топливо (газ, мазут и т.д.), КШ- предтопок Шершнева, ПМ- предтопок Померанцева.
Котлы ДКВр работающие на газе и мазуте оборудуются каменными топками с газомазутными форсунками. При правильном выборе газомазутных форсунок паропроизводительность котлов ДКВр выше номинальной на 30-40%.
Котлы ДКВр работающие на жидком и газообразном топливе
Тип котла № компоновки |
Технические данные
|
Габариты (LxBxH), мм
|
Масса, кг
|
||||||
Паропроизв. т/ч (МВт)
|
Раб.
дав-е МПа (кгс / см 2) |
Темп. пара °С
|
КПД, %
|
Расход топлива
|
|||||
газ
|
мазут
|
газ, м 3/ч
|
мазут, кг/ч
|
||||||
ДКВр-2,5-13ГМ |
2,5 (1,818)
|
1,3(13)
|
194
|
90
|
89
|
280
|
265
|
5913 x 4300 x 5120
|
6886
|
ДКВр-4-13ГМ |
4,0 (2,91)
|
1,3(13)
|
194
|
90
|
89
|
446
|
422
|
7203 x 4590 x 5018
|
8577
|
ДКВр-4-13-255ГМ |
4,0 (2,91)
|
1,3(13)
|
220
|
90
|
89
|
470
|
450
|
7203 x 4590 x 5018
|
9200
|
ДКВр-6,5-13ГМ |
6,5 (4,73)
|
1,3(13)
|
194
|
91
|
89
|
721
|
684
|
8526 x 4695 x 5170
|
11447
|
ДКВр-6,5-23ГМ |
6,5 (4,73)
|
2,3(23)
|
220
|
91
|
89
|
721
|
684
|
8526 x 4695 x 5170
|
15410
|
ДКВр-6,5-13-255ГМ |
6,5 (4,73)
|
1,3(13)
|
220
|
87
|
86
|
770
|
730
|
8526 x 5275 x 5018
|
11923
|
ДКВр-6,5-23-370ГМ |
6,5 (4,73)
|
2,3(23)
|
370
|
87
|
86
|
770
|
730
|
8526 x 5275 x 5018
|
15074
|
ДКВр-10-13ГМ |
10 (7,27)
|
1,3(13)
|
194
|
91
|
89
|
1105
|
1045
|
8850 x 5830 x 7100
|
15420
|
ДКВр-10-23ГМ |
10 (7,27)
|
2,3(23)
|
220
|
91
|
89
|
1180
|
1120
|
8850 x 5830 x 7100
|
17651
|
ДКВр-10-13-255ГМ |
10 (7,27)
|
1,3(13)
|
255
|
91
|
89
|
1180
|
1120
|
8850 x 5830 x 7100
|
15396
|
ДКВр-10-23-370ГМ |
10 (7,27)
|
2,3(23)
|
370
|
91
|
89
|
1180
|
1120
|
8850 x 5830 x 7100
|
18374
|
ДКВр-10-39ГМ |
10 (7,27)
|
3,9(39)
|
254
|
-
|
90
|
-
|
115 кг/т/ч
|
11030 x 5450 x 5660
|
30346
|
ДКВр-10-39-440ГМ |
10 (7,27)
|
3,9(39)
|
440
|
-
|
90
|
-
|
115 кг/т/ч
|
11030 x 5450 x 5660
|
32217
|
ДКВр-20-13ГМ |
20,0 (14,54)
|
1,3(13)
|
194
|
92,1
|
90,3
|
2060
|
1960
|
9776 x 3215 x 6246
|
44634
|
ДКВр-20-23ГМ |
20,0 (14,54)
|
2,3 (23)
|
220
|
92,1
|
90,3
|
2060
|
1960
|
9776 x 3215 x 6246
|
45600
|
ДКВр-20-13-250ГМ |
20,0 (14,54)
|
1,3 (13)
|
250
|
91,6
|
89,5
|
2180
|
2080
|
9776 x 3215 x 6246
|
45047
|
ДКВр-20-23-250ГМ |
20,0 (14,54)
|
2,3 (23)
|
250
|
91,6
|
89,5
|
2180
|
2080
|
9776 x 3215 x 6246
|
46500
|
ДКВр-20-23-370ГМ |
20,0 (14,54)
|
2,3 (23)
|
370
|
91,6
|
89,5
|
2180
|
2080
|
9776 x 3215 x 6246
|
44440
|
Котлы ДКВр работающие на угле
Тип котла № компоновки |
Технические данные
|
Габариты (LxBxH),
мм |
Масса, кг
|
||||
Паропроизв. т/ч (МВт)
|
Раб.
дав-е, МПа (кгс/ см 2) |
Темп. пара,
°С |
КПД, %
|
Расх. топлива
|
|||
ДКВр-2,5-13С |
2,5 (1,82)
|
1,3 (13)
|
194
|
83,7
|
284
|
5913 x 4300 x 5120
|
6886
|
ДКВр-4-13С |
4,0 (2,91)
|
1,3 (13)
|
194
|
84
|
450
|
7203 x 4590 x 5018
|
9200
|
ДКВр-4-13-225С |
4,0 (2,91)
|
1,3 (13)
|
225
|
84
|
450
|
7040 x 3200 x 4345
|
9660
|
ДКВр-6,5-13С |
6,5 (4,73)
|
1,3 (13)
|
194
|
82
|
726
|
8526 x 4695 x 5170
|
11447
|
ДКВр-6,5-23С |
6,5 (4,73)
|
2,3 (23)
|
220
|
82
|
726
|
8526 x 4695 x 5170
|
14003
|
ДКВр-6,5-13-225С |
6,5 (4,73)
|
1,3 (13)
|
225
|
84
81 |
726
|
8526 x 4695 x 5170
|
12437
|
ДКВр-6,5-23-370С |
6,5 (4,73)
|
2,3 (23)
|
370
|
84
81 |
726
|
8526 x 4695 x 5170
|
14600
|
ДКВр-6,5-13С |
6,5 (4,73)
|
1,3 (13)
|
194
|
85,21
82,28 |
726
1435 |
8760 x 3830 x 6315
|
15163
|
ДКВр-6,5-23С |
6,5 (4,73)
|
2,3 (23)
|
220
|
85,21
82,28 |
726
1435 |
8760 x 3830 x 6315
|
15163
|
ДКВр-10-13С |
10 (7,27)
|
1,3 (13)
|
194
|
84
|
1100
|
10110 x 5830 x 7100
|
19360
|
ДКВр-10-23С |
10 (7,27)
|
2,3 (23)
|
220
|
84
|
1100
|
10110 x 5830 x 7100
|
18241
|
ДКВр-10-13С |
10 (7,27)
|
1,3 (13)
|
194
|
86,85
83,79 |
1100
2190 |
8760 x 5830 x 7100
|
19360
|
ДКВр-10-23С |
10 (7,27)
|
2,3 (23)
|
220
|
86,85
83,79 |
1100
2190 |
8760 x 5830 x 7100
|
19360
|
ДКВр-10-13С |
10 (7,27)
|
1,3 (13)
|
194
|
86,85
83,79 |
1100
2190 |
8760 x 5830 x 7100
|
19360
|
ДКВр-10-23С |
10 (7,27)
|
2,3 (23)
|
220
|
86,85
83,79 |
1100
2190 |
8760 x 5830 x 7100
|
19360
|
ДКВр-10-13С антрацит |
10 (7,27)
|
1,3 (13)
|
194
|
86,85
83,79 |
1100
2190 |
9200 x 5830 x 7100
|
16434
|
ДКВр-10-23С антрацит |
10 (7,27)
|
2,3 (23)
|
220
|
86,85
83,79 |
1100
2190 |
9200 x 5830 x 7100
|
15909
|
ДКВр-10-13-225С |
10 (7,27)
|
1,3 (13)
|
225
|
84
|
1100
|
10110 x 5830 x 7100
|
16431
|
ДКВр-10-23-370С 00.8002.401-01 |
10 (7,27)
|
2,3 (23)
|
370
|
84
|
1100
|
10110 x 5830 x 7100
|
19105
|
ДКВр-10-13-225С |
10 (7,27)
|
1,3 (13)
|
225
|
86,11
83,05 |
1180
2330 |
8760 x 5830 x 7100
|
19360
|
ДКВр-10-23-370С |
10 (7,27)
|
2,3 (23)
|
370
|
86,11
83,05 |
1180
2330 |
8760 x 5830 x 7100
|
19360
|
ДКВр-10-13-225С |
10 (7,27)
|
1,3 (13)
|
225
|
86,11
83,05 |
1180
2330 |
8760 x 5830 x 7100
|
19360
|
ДКВр-10-23-370С |
10 (7,27)
|
2,3 (23)
|
370
|
86,11
83,05 |
1180
2330 |
8760 x 5830 x 7100
|
19360
|
ДКВр-10-13-225С |
10 (7,27)
|
1,3 (13)
|
225
|
86,11
83,05 |
1180
2330 |
9200 x 5830 x 7100
|
17016
|
ДКВр-10-23-370С |
10 (7,27)
|
2,3 (23)
|
370
|
86,11
83,05 |
1180
2330 |
9200 x 5830 x 7100
|
10104
|
ДКВр-20-13С |
20 (14,5)
|
1,3 (0)
|
194
|
85,2
86,7 |
2230
4360 |
11500 x 5970 x 7660
|
43926
|
ДКВр-20-23С |
20 (14,5)
|
2,3 (23)
|
220
|
85,2
86,7 |
2230
4360 |
11500 x 5970 x 7660
|
46690
|
ДКВр-20-13-23 |
20 (14,5)
|
1,3 (13)
2.3 (23) |
194
|
85
|
4500
|
11500 x 5970 x 7660
|
44825
|
ДКВр-20-13С антрацит |
20 (14,5)
|
1,3 (13)
|
194
|
84
|
4600
|
11000 x 5700 x 7660
|
31370
|
ДКВр-20-13-225С |
20 (14,5)
|
1,3 (13)
|
225
|
84,4
86,1 |
234
4600 |
12000 x 3215 x 7660
|
44347
|
ДКВр-20-23-250С |
20 (14,5)
|
2,3 (23)
|
250
|
84,4
86П |
2430
4600 |
11500 x 5970 x 7660
|
48444
|
Котлы ДКВр работающие на древесных отходах, изготавливаются с топками скоростного горения ЦКТИ системы Померанцева. Котлы ДКВр работающие на фрезерном торфе, выпускаются с предтопком системы Шершнёва. Кусковой торф может сжигаться в котлах ДКВр с шахтными топками или с топками, оборудованными решетками РПК.
Котлы ДКВр работающие на лузге, древесных отходах и фрезерном торфе
Тип котла № компоновки |
Технические данные
|
Габариты (LxBxH),
мм |
Масса, кг
|
||||
Паропроизв., т/ч (МВт)
|
Раб.
дав-е, МПа (кгс/ см 2) |
Темп. пара,
°С |
КПД, %
|
Расх. топ-
лива |
|||
ДКВр-2,5-13КШ |
2,5 (1,82)
|
1,3 (13)
|
194
|
76
|
910
|
6190 x 4468 x 8400
|
7697
|
ДКВр-2,5-13ПМ |
2,5 (1,82)
|
1,3 (13)
|
194
|
72
|
905
|
7455 x 4618 x 5000
|
8379
|
ДКВр-4-13КШ |
4,0 (2,91)
|
1,3 (13)
|
194
|
76
|
1420
|
7460 x 4468 x 8400
|
9420
|
ДКВр-4-13ПМ |
4,0 (2,91)
|
1,3 (13)
|
194
|
72
|
1420
|
8745 x 4532 x 5125
|
10437
|
ДКВр-4-13-225КШ |
4,0 (2,91)
|
1,3 (13)
|
225
|
76
|
1420
|
7460 х 3200 x 7745
|
10161
|
ДКВр-4-13-225ПМ |
4,0 (2,91)
|
1,3 (13)
|
225
|
72
|
1420
|
7668 x 3200 x 4345
|
10518
|
ДКВр-10-13КШ |
10,0 (7,27)
|
1,3 (13)
|
194
|
76
|
3555
|
10760 x 5830 x 9600
|
17827
|
ДКВр-10-23КШ |
10,0 (7,27)
|
2,3 (23)
|
220
|
76
|
3555
|
10760 x 5830 x 9600
|
19848
|
ДКВр-10-13ПМ |
10,0 (7,27)
|
1,3 (13)
|
194
|
79
|
3400
|
10110 x 5830 x 7100
|
21523
|
ДКВр-10-23ПМ |
10,0 (7,27)
|
2,3 (23)
|
220
|
79
|
3400
|
10110 x 5830 x 7100
|
20911
|
ДКВр-10-13-250КШ |
10,0 (7,27)
|
1,3 (13)
|
250
|
76
|
3555
|
10760 x 3900 x 9600
|
18107
|
ДКВр-10-23-370КШ |
10,0 (7,27)
|
2,3 (23)
|
370
|
76
|
3555
|
10760 x 3900 x 9600
|
21096
|
ДКВр-10-13-250ПМ |
10,0 (7,27)
|
1,3 (13)
|
250
|
79
|
3400
|
10110 x 5830 x 7100
|
19552
|
ДКВр-10-23-370ПМ |
10,0 (7,27)
|
2,3 (23)
|
370
|
79
|
3400
|
10110 x 5830 x 7100
|
22575
|
ДКВр-10-39-370ПМ |
10,0 (7,27)
|
3,9 (39)
|
440
|
79,6
|
4000
|
10840 x 5615 x 6900
|
53275
|
