Котел Е-1,0-0,9

Котел Е-1.0-0.9 предназначен для получения пара, находящегося под избыточным давлением не более 0,8 МПа (8 кгс/см2/) и температурой не выше 175°С, используемого для технологических/ Модельный ряд котлов Е1/9 рассчитан для работы на газе (Е-1.0-0.9 Г), каменном угле (Е-1.0-0.9 Р), мазуте и дизтопливе (Е-1.0-0.9М).

Котёл включает в себя блок котла, вентилятор, дымосос, питательный насос, комплект автоматики и запорную арматуру, горелку (топку ручную)
Котел поставляется собранным на опорной раме, одним транспортным местом. Арматура, комплект автоматики и мелкие сборочные единицы, манометр, фланцы ответные, болты, шайбы и т.п. поставляются отдельным транспортным местом (в ящике). По желанию заказчика паровой котел Е может комплектоваться оборудованием водоподготовки.

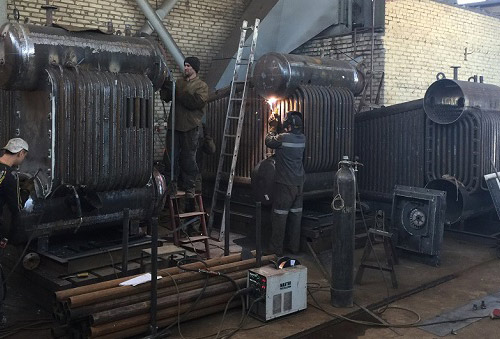

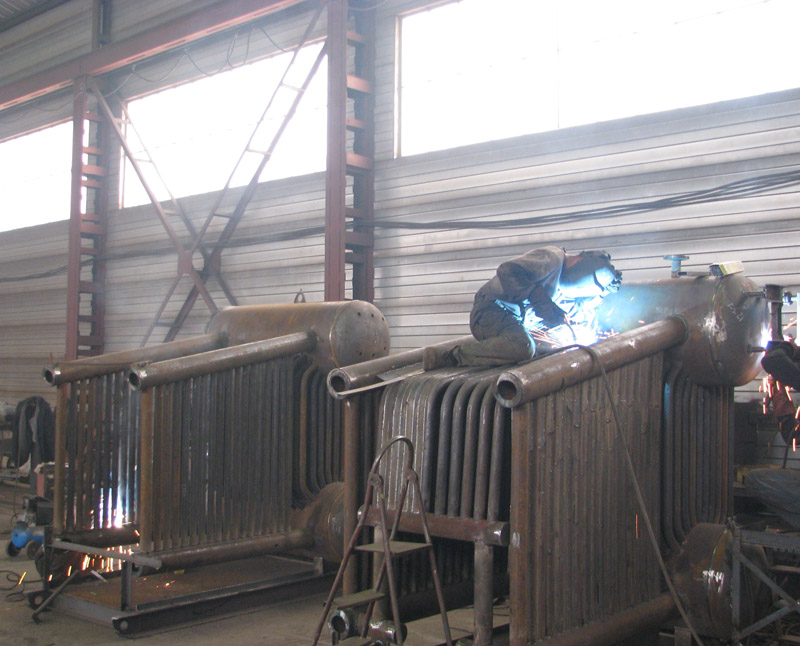

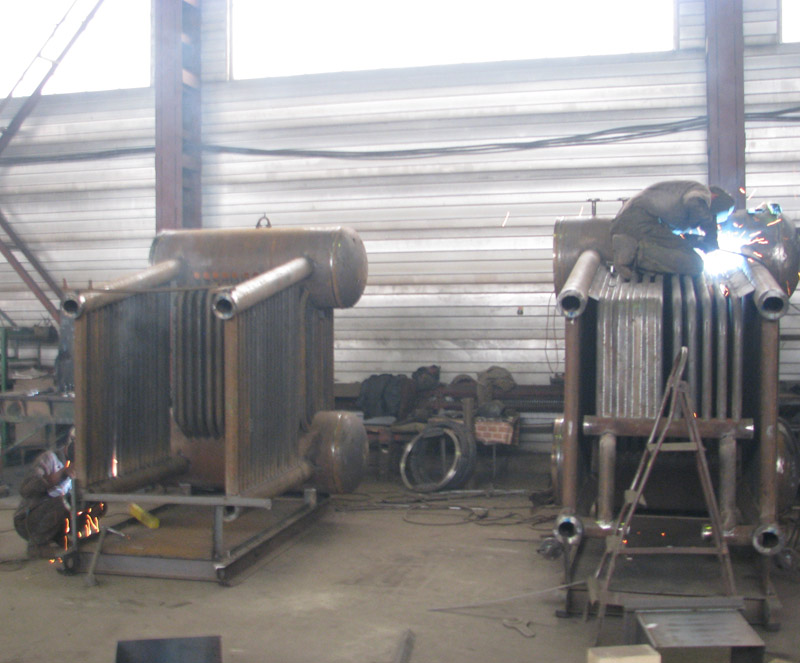

Котёл представляют собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, осадительно-дожигательной камеры а также потолочно-фронтового и боковых экранов, образующих топочную камеру. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в осадительно-дожигательную камеру и далее в конвективный пучок.

Конвективный пучок состоит из коридорно-расположенных труб и двух перегородок, обеспечивающих разворот газов в пучке и их выход через окно в задней стенке котла. Трубная система котла изготовлена из труб диаметром 51x2,5 мм, Наружная очистка труб от сажистых отложений может быть осуществлена очисткой через люки расположенные на боковой стенке котла Е-1.0-0.9 или газоимпульсной очисткой.

Технические характеристики котлов Е-1.0-0.9
