Вентиляторы

Вентиляторы дутьевые центробежные ВД, ВДН (характеристики)

Конструктивное исполнение: вентиляторы ВДН - с посадкой рабочего колеса на вал двигателя-привода; вентиляторы ВДН-Х - спосадкой рабочего колеса на вал ходовой части привода.

Корпус спиральный поворотный. Вентиляторы поставляются с углом разворота нагнетательного патрубка 255° (ВДН-8Х-3000; ВДН-8,5Х; ВДН-8,5Х-1 - с углом разворота 90° ВДН-6,3; ВДН-6,3Х - с углом разворота 247°30´), при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через каждые 15° (ВДН-6,3 и ВДН-6,3Х - через каждые 22°30´).

Направление вращения рабочего колеса - правое или левое.

Основными узлами вентиляторов ВДН являются: рабочее колесо, корпус (улитка), всасывающий патрубок, осевой направляющий аппарат, электродвигатель-привод, постамент. Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженнным на его вал рабочим колесом.

Основными узлами вентиляторов ВДН-Х являются: рабочее колесо, корпус (улитка), всасывающий патрубок, осевой направляющий аппарат, блок привода. Блок привода состоит из сварной рамы, ходовой части и электродвигателя. Ходовая часть состоит из корпуса, крышек, двух подшипниковых узлов, вала и соединительной упругой втулочно-пальцевой муфты, облегчающей замену двигателя. В зависимости от типоразмера вентилятора, вал опирается на шарикоподшипники и роликоподшипники. На время транспортировки к корпусам вентиляторов ВДН, ВДН-Х привариваются дополнительные опоры, на монтаже при необходимости опоры срезаются и привариваются по месту.

Постамент и рама притягиваются к общему фундаменту фундаментными болтами.

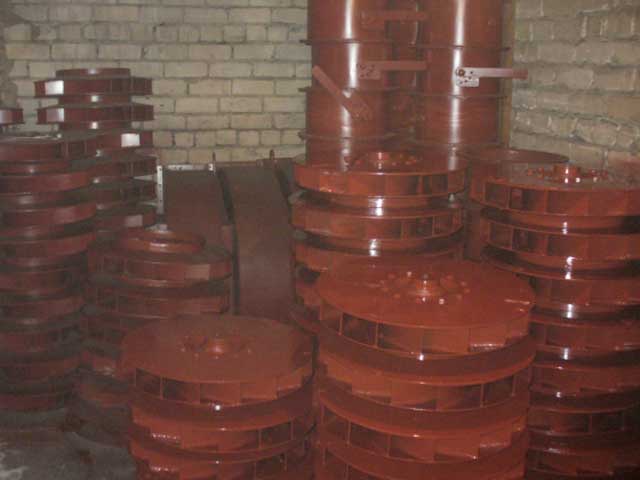

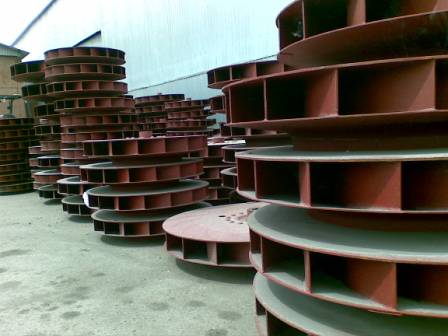

Рабочее колесо состоит из основного диска, переднего конического диска, 16 назад загнутых лопаток и ступицы. Рабочие колеса отбаллансированы, класс точности баллансировки 4 (ГОСТ 22061). С целью предотвращения перегрева подшипников электродвигателей, расположенных со стороны рабочих колес (передних подшипников), посадочные поверхности рабочих колес вентиляторов выполняются со шлицевыми пазами, что обеспечивает возможность применения вентиляторов в качестве дымососов.

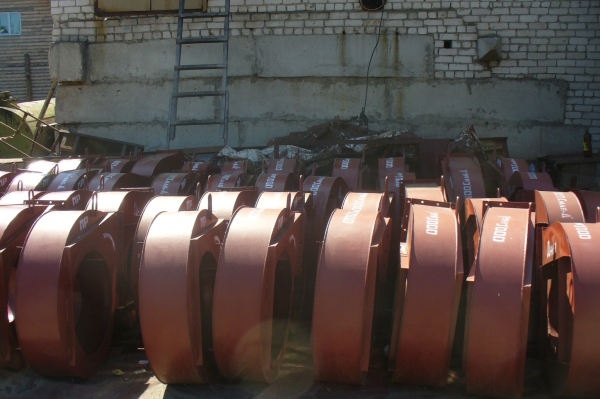

Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жесткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.

Регулирование производительности и полного давления вентилятора осуществляется осевым направляющим аппаратом. Осевой напрявляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Направляющий аппарат устанавливается на входе воздушного потока в корпус. Лопатки синхронно поворачиваются в направлении вращения рабочего колеса на угол от 0 до 90°. Привод лопаток направляющего аппарата осуществляется в ручную либо от колонки дистанционного или автоматического регулирования.

В комплект поставки вентиляторов входит:

для Вентиляторов ВДН:

  • вентилятор, собранный на постаменте с двигателем и направляющим аппаратом - 1 шт;
  • крепежные детали к фундаменту - количество согласно чертежу;
  • паспорт - 1 шт;
  • руководство по эксплуатации - 1 шт;
  • чертеж общего вида - 1 шт;
  • по требованию Заказчика вентилятор комплектуется всасывающим карманом - 1 шт.

для Дымососов ДН-Х:

  • вентилятор, собранный на раме с блоком привода и направляющим аппаратом - 1 шт;
  • оправа термометра - 1 шт;
  • маслоуказатель - 1 шт;
  • паспорт - 1 шт;
  • руководство по эксплуатации - 1 шт;
  • чертеж общего вида - 1 шт;
  • по требованию Заказчика вентилятор комплектуется всасывающим карманом - 1 шт.

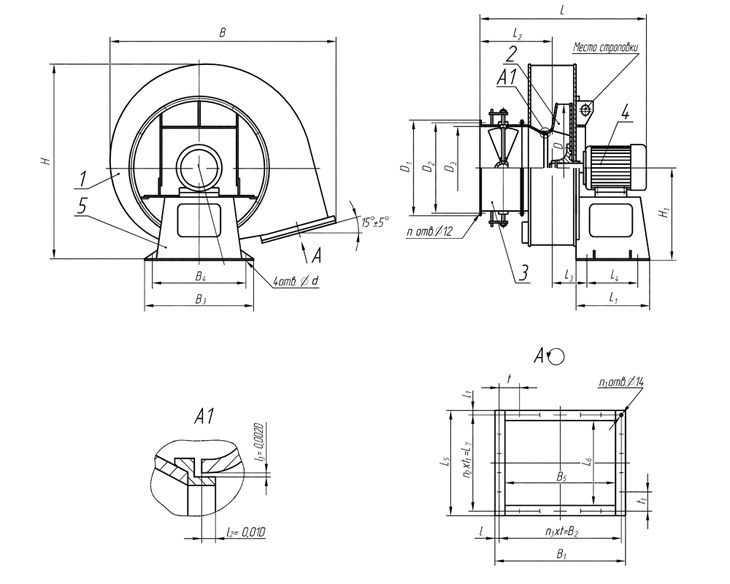

Вентиляторы с посадкой рабочего колеса на вал двигателя-привода ВДН № 6,3/ 8/ 9/ 10/ 11,2/ 12,5/ 13

Обозначения: 1-корпус; 2-рабочее колесо; 3-осевой направляющий аппарат; 4-электродвигатель; 5-постамент.

Основные технические характеристики и параметры:

Типоразмер вентилятора
Диаметр рабочего колеса, м
Параметры э/двигателя
Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя)
Габариты поставочные с э/дв., LхВхH, мм
Масса с э/дв. (безэ/дв.), кг
Частота вращения рабоч.колеса (синхрон-
ная), max, об/мин
Типо-
размер
Установл. мощность, кВт
Потребля-
емая мощность, кВт
Произво-
дительность на всасывании, м 3/ч
Полное давление, даПа
КПД, max, %
ВДН-6,3-1000
0,63
1000
4А112МА6
3,0
0,7
3400
62,5
83,0
1150х1240х1075
365 (310)
ВДН-6,3-1500
0,63
1500
4А112М4
5,5
2,4
5100
138,0
83,0
1150х1240х1075
365 (310)
ВДН-8-1000
0,8
1000
АИР160S6
11,0
2,3
6970
9,0
83,0
1165х1470х1285
518 (390)
ВДН-8-1500
0,8
1500
АИР160S4
15,0
7,9
10460
223,0
83,0
1165х1470х1285
523 (390)
ВДН-9-1000
0,9
1000
АИР160S6
11,0
4,2
9930
125,0
83,0
1205х1647х1368
543 (420)
ВДН-9-1500
0,9
1500
АИР160S4
15,0
14,2
14900
283,0
83,0
1205х1647х1368
548 (420)
ВДН-10-1000
1,0
1000
АИР160S6
11,0
7,1
13620
155,0
83,0
1288х1825х1485
625 (500)
ВДН-10-1500
1,0
1500
4АМ180М4
30,0
24,0
20430
352,0
83,0
1360х1825х1485
690 (500)
ВДН-11,2-1000
1,12
1000
5А200М6
22,0
12,6
19130
194,0
83,0
1477х2038х1685
986 (745)
ВДН-11,2-1500
1,12
1500
5А225М4
55,0
42,5
28700
441,0
83,0
1505х2038х1685
1063 (745)
ВДН-12,5-1000
1,25
1000
А200L6
30,0
21,8
26600
243,0
83,0
1626х2236х2040
1125 (855)
ВДН-12,5-1500
1,25
1500
4АМ250М4
90,0
73,6
39900
552,0
83,0
1745х2236х2040
1354 (855)
ВДН-13-1000
1,3
1000
5А250S6
45,0
27,0
29000
275,0
80,0
1815х2270х1990
1475 (1045)
ВДН-13-1500
1,3
1500
4АМ280М4
132,0
91,0
43000
620,0
80,0
2080х2270х1990
1811 (1045)

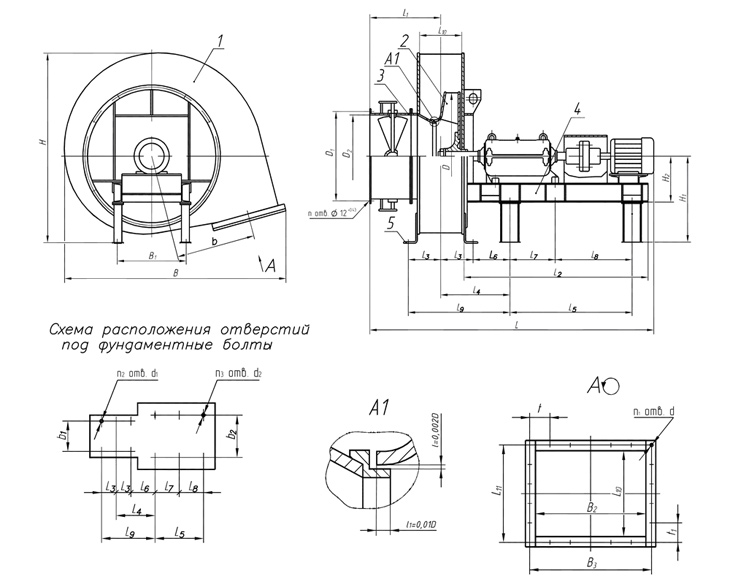

Вентиляторы с посадкой рабочего колеса на вал ходовой части привода ВДН-Х № 6,3Х/ 8Х/ 9Х/ 10Х/ 11,2Х/ 12,5Х/ 12,5Г/ 13Х/ 15Х

Обозначения: 1-корпус; 2-рабочее колесо; 3-осевой направляющий аппарат; 4-блок привода; 5-дополнительные опоры.

Основные технические характеристики и параметры

Типоразмер вентилятора
Диаметр рабочего колеса, м
Параметры э/двигателя
Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя)
Габариты поставочные с э/дв., LхВхH, мм
Масса с э/дв. (безэ/дв.), кг
Частота вращения рабоч.колеса (синхрон-
ная), max, об/мин
Типо-
размер
Установл. мощность, кВт
Потребля-
емая мощность, кВт
Произво-
дительность на всасывании, м 3/ч
Полное давление, даПа
КПД, max, %
ВДН-6,3Х-1000
0,63
1000
4А112МА6
3,0
0,7
3400
62,5
83,0
2125х1240х950
485 (430)
ВДН-6,3Х-1500
0,63
1500
4А112М4
5,5
2,4
5100
138,0
83,0
2125х1240х950
485 (430)
ВДН-6,3Х-3000
0,63
3000
4А180М2
30,0
19,2
10200
552,0
83,0
2125х1240х950
619 (435)
ВДН-8Х-1000
0,8
1000
4А160S6
11,0
2,3
6970
99,0
83,0
2160х1470х1265
675 (540)
ВДН-8Х-1500
0,8
1500
4А160S4
15,0
7,9
10460
223,0
83,0
2160х1470х1265
675 (540)
ВДН-8Х-3000
0,8
3000
4А250S2
75,0
64,0
20920
892,0
83,0
2550х1330х1210
1240 (921)
ВДН-8,5Х-I-3000
0,85
3000
4А250S2
75,0
57,9
17000
1000,0
80,0
2584х1420х1285
1381 (910)
ВДН-8,5Х-3000
0,85
3000
4А280М2
132,0
93,0
28000
1000,0
82,0
2848х1420х1285
1742 (915)
ВДН-9Х-1000
0,9
1000
4А160S6
11,0
4,2
9930
125,0
83,0
2200х1647х1345
720 (590)
ВДН-9Х-1500
0,9
1500
4А160М4
18,5
14,2
14900
283,0
83,0
2245х1647х1345
750 (590)
ВДН-10Х-1000
1,0
1000
АИР160S6
11,0
7,1
13620
155,0
83,0
2630х1525х1645
967 (885)
ВДН-10Х-1500
1,0
1500
АИР180М4
30,0
24,0
20430
352,0
83,0
2630х1825х1645
1058 (885)
ВДН-11,2Х-1000
1,12
1000
АИР180М6
18,5
12,6
19130
194,0
83,0
2675х2038х1775
1161 (995)
ВДН-11,2Х-1500
1,12
1500
5А225М4
55,0
42,5
28700
441,0
83,0
2680х2038х1775
1334 (995)
ВДН-12,5Х-1000
1,25
1000
А200L6
30,0
21,8
26600
243,0
83,0
2705х2230х1880
1470 (1190)
ВДН-12,5Х-1500
1,25
1500
4АМ250М4
90,0
73,6
39900
552,0
83,0
2945х2230х1880
1712 (1190)
ВДН-13Х-1000
1,3
1000
5А250S6
45,0
27,0
29000
275,0
80,0
3000х2270х1970
1770 (1280)
ВДН-13Х-1500
1,3
1500
4АМ280М4
132,0
91,0
43000
620,0
80,0
3285х2270х1970
2076 (1280)
ВДН-15Х-750
1,5
750
4АМ280S8
55,0
28,0
39000
220,0
80,0
3310х2710х2220
2640 (2070)
ВДН-15Х-1000
1,5
1000
4А280S6
75,0
65,0
51000
393,0
80,0
3510х2710х2220
2890 (2070)
ВДН-15Х-1500
1,5
1500
АИР355М4
315,0
218,0
77500
880,0
80,0
3745х2710х2220
3203 (2070)
