Воздухоподогреватели

Воздухоподогреватели предназначены для подогрева воздуха, подаваемого в топки паровых котлов для горения топлива. Подогрев воздуха в воздухоподогревателях производиться до температуры 150 – 250 гр. С за счет тепла уходящих из котла газов. Применение воздухоподогревателей в котлоогрегатах позволяет повысить коэффициент полезного действия котлов за счет снижения температуры уходящих газов и интерсифицировать процесс горения топлива.

Трубчатые воздухоподогреватели представляют собой газовоздушные теплообменники, у которых уходящие газы котла движутся внутри труб, а нагреваемый воздух, необходимый для дутья, движется в межтрубном пространстве при поперечном омывании труб.

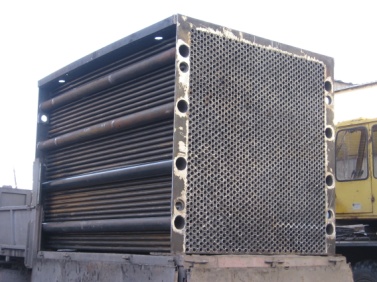

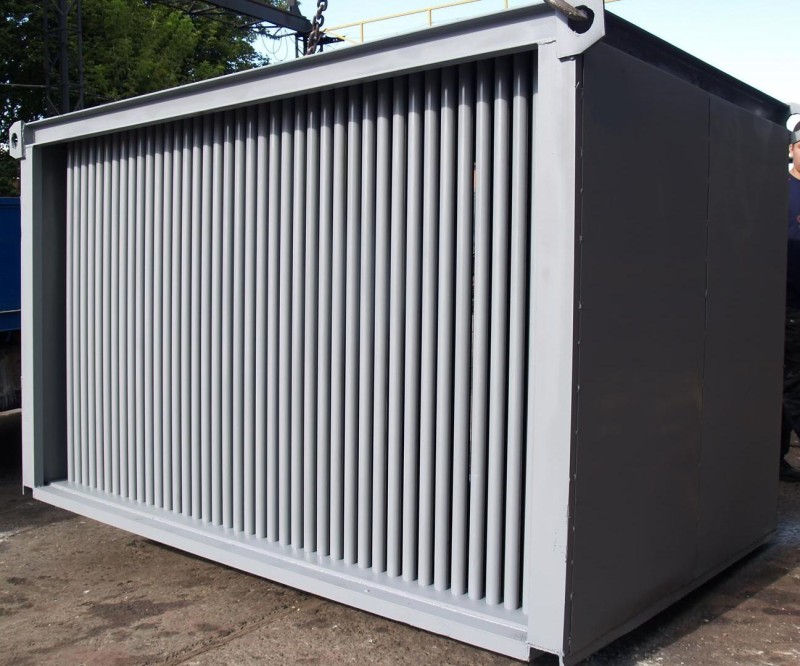

Воздухоподогреватель состоит из пучка тонкостенных труб размерами 40х1,5 мм., концы которых приварены к трубным доскам. Трубный пучок снабжается обвязочным каркасом из стального проката, к которому присоединяются подводящие и перепускной воздушные короба. Боковые стены воздухоподогревателя закрываются щитами со стальной обшивкой и тепловой изоляцией. На перепускные короба также наноситься слой тепловой изоляции толщиной 50 мм.

Для компенсации температурных расширений вследствие различного нагрева труб и обвязочного каркаса воздухоподогреватель снабжается приварными лизовыми компенсаторами. В целях предотвращения перетекания воздуха помимо трубного пучка предусмотрены уплотнения и направляющие перегородки. По количеству поперечных ходов воздуха воздухоподогреватели подразделяются на двух- и трехходовые. Воздухоподогреватели для котлов ДКВр выполняются двухходовыми и поставляются в собранном виде.



В комплект поставки трубчатого воздухоподогревателя входят:

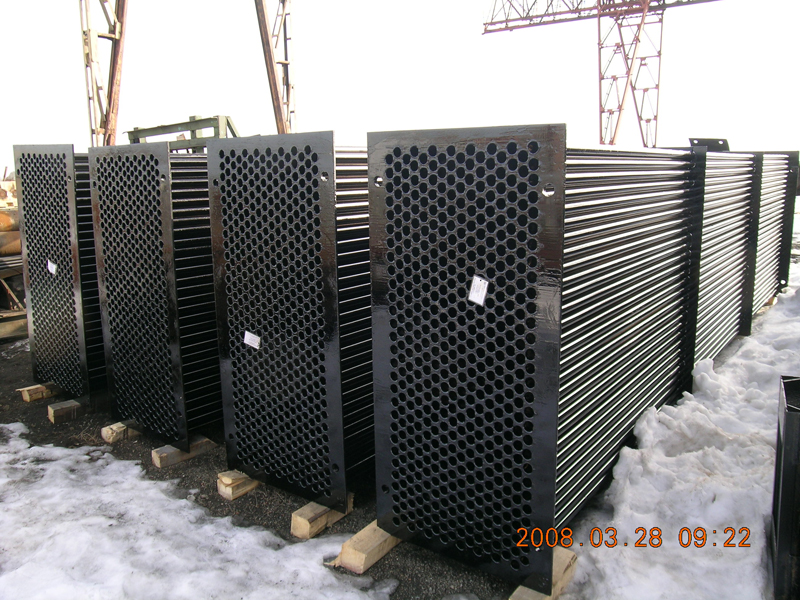

  1. трубные пучки с трубными досками и перегородками;
  2. обвязочный каркас и обшивка.
Наименование изделия Техническая характеристика
Поверхность нагрева, м2 Габариты (LxBxH), мм Масса, кг
Воздухоподогреватель трубчатый ВП-О-65 (котел ДСЕ-1,6-14С) 65 1450x965x3690 2005
Воздухоподогреватель трубчатый ВП-О-85 (котел КЕ-2,5-14С) 85 2180x1338x2475 1955
Воздухоподогреватель трубчатый ВП-О-140 (котел КЕ-4-14С) 140 2225x1816x2475 2840
Воздухоподогреватель трубчатый ВП-О-233 (котел КЕ-6,5-14С) 233 1860x1345x4500 4048
Воздухоподогреватель трубчатый ВП-О-444 (котел КЕ-10-14МТ, ДКВр-10-39) 444 2920x2310x2355 7139
Воздухоподогреватель трубчатый ВП-О-300 (котел КЕ-10-14С) 300 1860x1345x4500 4939
Воздухоподогреватель трубчатый ВП-О-498 (котел КЕ-25МТД) 498 3006x1568x3208 7819
Воздухоподогреватель трубчатый ВП-О-228 (котел КЕ-25-14С) 228 2830x1600x1605 3440
