Котлы ДЕ

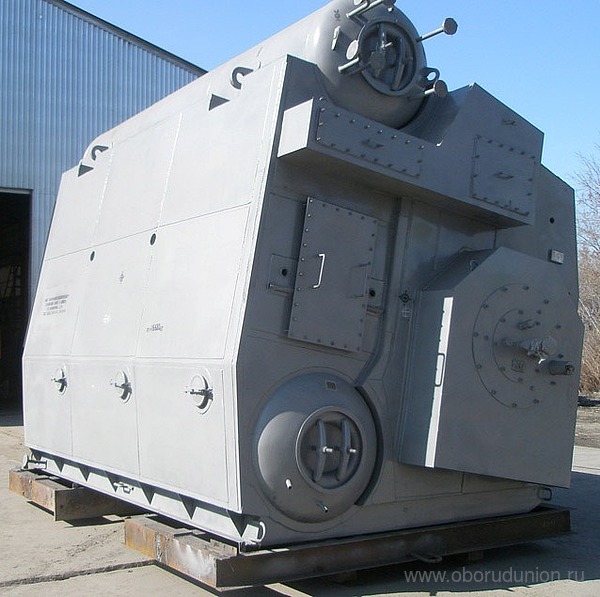

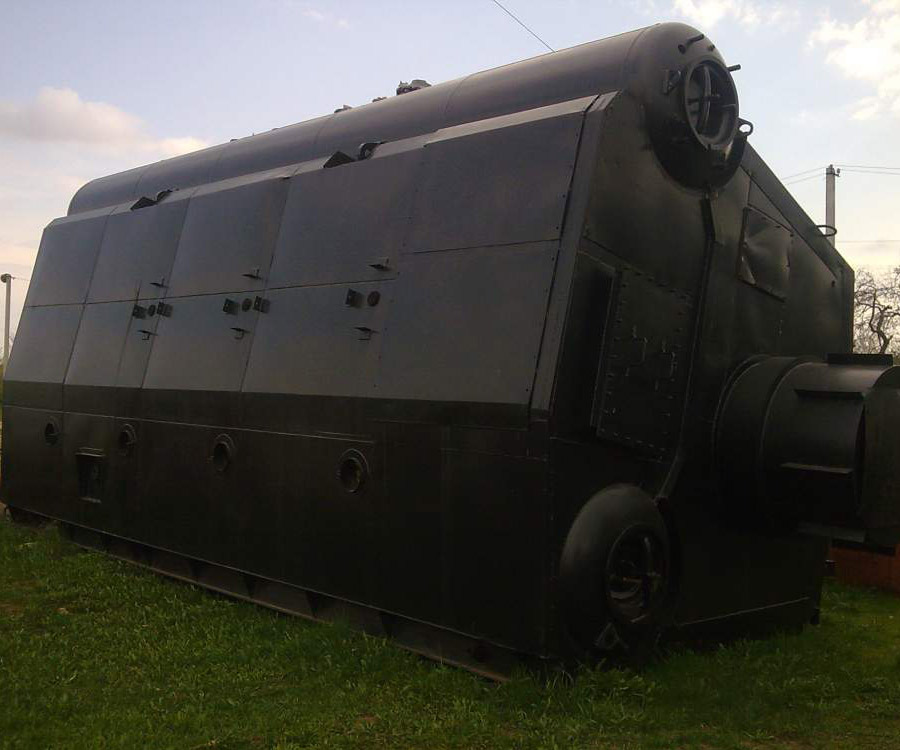

Паровые котлы ДЕ 1-14, ДЕ-4-14, ДЕ-6,5-14, ДЕ-10-14, ДЕ-16-14, ДЕ-25-14-это двухбарабанные, вертикально-водотрубные, с естественной циркуляцией предназначены для выработки насыщенного или перегретого пара, идущего на технологические нужды промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения. Котлы данной серии имеют возможность перевода в водогрейный режим.

Это котлы на жидком топливе с боковым расположением барабанов и D- образной топкой полностью экранированной. Паропроизводительностью от 1 до 25 тонн пара/в час, давлением 1,4 МПа и температурой перегретого пара 194 °C. Возможна комплектация пароперегревателем. Характеристики котла могут достигать по давлению до 2,4 МПа и температуре до 380 °C

Топочная камера котлов размещается сбоку от конвективного пучка, оборудованного вертикальными трубами, развальцованными в верхнем и нижнем барабанах. Основными составными частями котлов являются верхний и нижний барабаны, конвективный пучок, фронтовой и боковой экраны, образующие топочную камеру.

У котлов паропроизводительностью до 4 т/ч диаметр верхнего и нижнего барабанов 700 мм, у остальных - 1000 мм. Расстояние между барабанами соответственно 1700 и 2750 мм (максимально возможное по условиям транспортировки блока по железной дороге). Для доступа внутрь барабанов в переднем и заднем днищах каждого из них имеются лазовые затворы. Изготовляются барабаны для котлов с рабочим давлением 1,4 и 2,4 МПа абс из стали 16ГС или 09Г2С и имеют толщину стенки соответственно 13 и 22 мм.

Котлы производительностью 1; 4; 6,5 и 10 т/ч выполнены с одноступенчатой схемой испарения. В котлах производительностью 16 и 25 т/ч применено двухступенчатое испарение. Во вторую ступень испарения вынесена задняя часть экранов топки и часть конвективного пучка, расположенная в зоне с более высокой температурой газов. Контуры второй ступени испарения имеют необогреваемую опускную систему.

Пароперегреватель котлов производительностью 6,5 и 10 т/ч выполнен змеевиком из труб. На котлах производительностью 16 и 25 т/ч пароперегреватель - вертикальный, дренируемый из двух рядов труб.

Расшифровка типоразмера котла. ДЕ 10-14—250ГМ:
10-мощность-10 тонн пара/в час.
14-давление-1,4 МПа.
250-температура перегретого пара-250 °C
ГМ- вид топлива: ГМ- жидкое топливо (газ, мазут и т.д.).

Технические характеристики котлов серии ДЕ

Наименование Паропроизв. т/ч Давл. пара, МПа t пара, °С КПД (%), газ / мазут Размер Д/Ш/В, мм Масса, кг
ДЕ-1,0-14Г 1 1,3(13) 194 93 2690 / 2450 / 2645 6000
ДЕ-1-14ГМ 1 1,3(13) 194 93 / 88,6 3020 / 24500 / 2645 6105
ДЕ-4-14ГМО 4 1,3(13) 194 92,13 / 89,93 4195 / 3980 / 5050 12506
ДЕ-6,5-14ГМО 6,5 1,3(13) 194 92,23 / 89,83 4800 / 3980 / 5050 13908
ДЕ-10-14ГМО 10 1,3(13) 194 93,24 / 91,3 6530 / 3980 / 5050 17681
ДЕ-10-14-225ГМО 10 1,3(13) 225 91,92 / 90,89 6530 / 3980 / 5050 18581
ДЕ-10-24ГМО 10 2,3(23) 221 93,24 / 91,3 6573 / 3980 / 5050 20254
ДЕ-10-24-250ГМО 10 2,3(23) 250 91,92 / 90,89 6573 / 3980 / 5050 21286
ДЕ-16-14ГМО 16 1,3(13) 194 93 / 90,08 8655 / 5210 / 6050 20743
ДЕ-16-14-225ГМО 16 1,3(13) 225 91,2 / 89,86 8655 / 5205 / 6050 22110
ДЕ-16-24ГМО 16 2,3(23) 221 93 / 90,08 8655 / 5210 / 6050 23658
ДЕ-16-24-250ГМО 16 2,3(23) 250 91,2 / 89,86 8655 / 5205 / 6050 25250
ДЕ-25-14ГМО 25 1,3(13) 194 93,9 / 91,7 10195 / 5210 / 6095 27843
ДЕ-25-14-225ГМО 25 1,3(13) 225 92,02 / 90,89 10195 / 5315 / 6095 27400
ДЕ-25-24ГМО 25 2,3(23) 221 93,9 / 91,7 10195 / 5210 / 6095 30836
ДЕ-25-24-250ГМО 25 2,3(23) 250 92,02 / 90,89 10195 / 5315 / 6095 31430
ДЕ-25-15-270ГМО 25 1,4(14) 275 93,43 / 90,95 10195 / 5375 / 6120 29199
ДЕ-25-24-380ГМО 25 2,3(23) 380 91,33 / 89,92 10195 / 5210 / 6095 32756
